Schwingungsformen bei Schwingquarzen

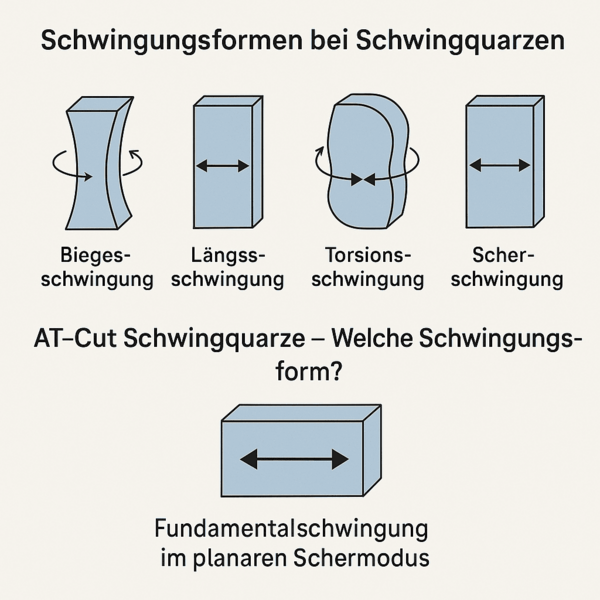

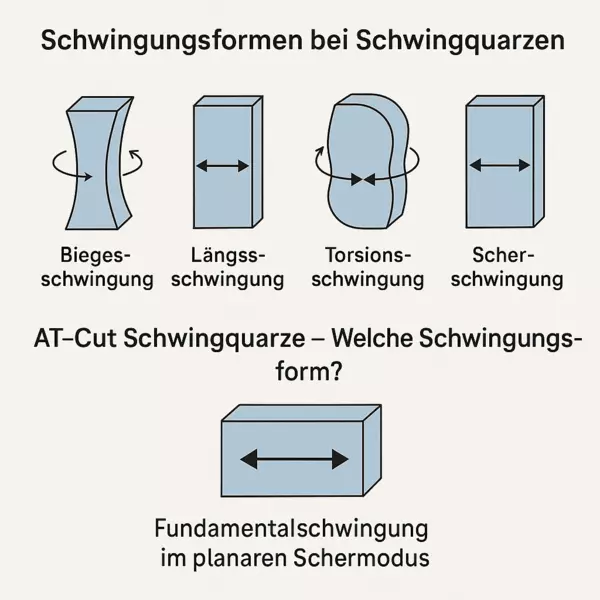

Schwingquarze können in verschiedenen mechanischen Schwingungsmodi betrieben werden, die sich in Bewegungsrichtung, Frequenzbereich und Anwendung deutlich unterscheiden. Zu den wichtigsten Schwingungsformen zählen Biegeschwingung, Längsschwingung, Torsionsschwingung und Scherungsschwingung. Die Biegeschwingung wird typischerweise bei Stimmgabelquarzen im niedrigen Frequenzbereich eingesetzt, während die Scherungsschwingung vor allem für MHz-Quarze relevant ist. Längs- und Torsionsschwingungen kommen seltener zum Einsatz, da sie je nach Ausführung stärker temperaturabhängig oder konstruktiv schwerer beherrschbar sind. Die Wahl der passenden Schwingungsform hängt immer von den Anforderungen an Frequenz, Stabilität, Bauform und Einsatzumgebung ab.

Die Scherungsschwingung ist der wichtigste Modus für Hochfrequenzanwendungen, weil sie eine hohe Frequenzstabilität und eine geringe Temperaturabhängigkeit ermöglicht. Bei diesem Schwingungsverhalten verschieben sich parallele Kristallebenen gegeneinander, was sich besonders gut für präzise Frequenzvorgaben im MHz-Bereich eignet. Im AT-Cut wird dabei häufig der Dickenscherungsschwingmodus genutzt, der zu den am meisten verwendeten Schwingmodi bei Schwingquarzen zählt. Dieser Modus bietet zudem eine geringe Empfindlichkeit gegenüber äußeren Einflüssen und eine niedrige Alterung. Deshalb ist die Scherungsschwingung die bevorzugte Lösung für Kommunikation, Uhren und viele weitere hochfrequente Elektronikanwendungen.

Der AT-Cut ist der am häufigsten verwendete Quarzausschnitt für Schwingquarze und eignet sich besonders für stabile Anwendungen im MHz-Bereich. Er arbeitet im planaren Schermodus, bei dem die Schwingungsebene parallel zur Quarzplatte verläuft und die Scherung in Richtung der Plattenoberfläche erfolgt. Ein wesentlicher Vorteil des AT-Cut ist sein nahezu temperaturkompensiertes Verhalten im Bereich nahe 25 °C. Zusätzlich überzeugt dieser Quarzschnitt durch sehr gute Frequenzstabilität, geringe Alterung und eine niedrige Empfindlichkeit gegenüber äußeren Einflüssen. Laut Seiteninhalt sind Grundmode-Frequenzen bis 285 MHz bei der PETERMANN-TECHNIK GmbH erhältlich.

Die Biegeschwingung wird vor allem in Stimmgabelquarzen eingesetzt und ist besonders für niedrige Frequenzen geeignet. Typisch ist ein Frequenzbereich unter 100 kHz, wobei 32,768 kHz in Uhrenanwendungen ein klassisches Einsatzgebiet darstellt. Diese Schwingungsform bietet Vorteile wie geringen Stromverbrauch und eine kompakte Bauweise, was sie für batteriebetriebene Geräte attraktiv macht. Gleichzeitig ist sie mechanisch empfindlicher gegenüber Schock und Vibration als andere Schwingungsmodi. Deshalb wird die Biegeschwingung bevorzugt dort eingesetzt, wo niedriger Energiebedarf und kleine Bauformen wichtiger sind als maximale mechanische Robustheit.

Die Längsschwingung erfolgt entlang der Längsachse des Quarzkristalls und wird meist im kHz- bis niedrigen MHz-Bereich genutzt. Typische Cuts dafür sind X-Cut und Y-Cut, allerdings ist dieser Modus relativ stark temperaturabhängig und daher nur für bestimmte Anwendungen sinnvoll. Die Torsionsschwingung beschreibt eine Drehschwingung um die Kristallachse, ist geometrisch komplex und schwer kontrollierbar, weshalb sie eher selten verwendet wird. Die Scherungsschwingung dagegen basiert auf einer Gleitbewegung paralleler Kristallebenen und ist der wichtigste Modus für Hochfrequenzanwendungen. Sie bietet eine geringe Temperaturabhängigkeit und hohe Frequenzstabilität, was sie für präzise elektronische Systeme besonders geeignet macht.
