Quartz Crystal Configurator

SCHWINGQUARZE KONFIGURATOR

Für Sie beinhaltet unser Produktspektrum „Schwingquarze“ kostengünstige Produktlösungen mit exzellenter Qualität, Performance und Langzeitverfügbarkeit. Entweder können wir Ihr Wunschprodukt ab Lager, oder innerhalb kürzester Zeit liefern.

Dabei zeichnen sich unsere Schwingquarze (THT als auch SMD) durch die Verwendung unserer einzigartigen, innovativen LRT-Technologie (Low ESR Resonator Technology) aus.



Zur Fertigung unserer LRT-Quarze werden nur selber gefertigte Quarzresonatoren verwendet. Die von uns gelieferten Schwingquarze werden zu 100% geprüft angeliefert, so dass wir eine Qualitätskennzahl von 0 dppm einhalten können.

Setzen auch Sie auf die exzellente Qualität und Performance unserer Quarz-Taktgeber und definieren Sie Ihr Wunschprodukt mittels unserer Produkt-Konfiguratoren schnell und einfach.

Klicken Sie hierfür auf Ihr Wunschprodukt – siehe Liste unten – definieren Sie Ihre Wunschparameter und fragen Sie Ihren Wunschquarz mit einem Klick bei uns an, oder bestellen Sie ganz einfach Muster bei uns.

Unser Produktspektrum „Quarze“ beinhaltet ein sehr breites und tiefes Sortiment an Quarzgeneratoren. Damit können wir auch Quarzlösungen für bereits bestehende Designs oder gar als EOL-Alternative anbieten.

Für Neuentwicklungen empfehlen wir folgende Langzeitverfügbare Top Seller Produkte:

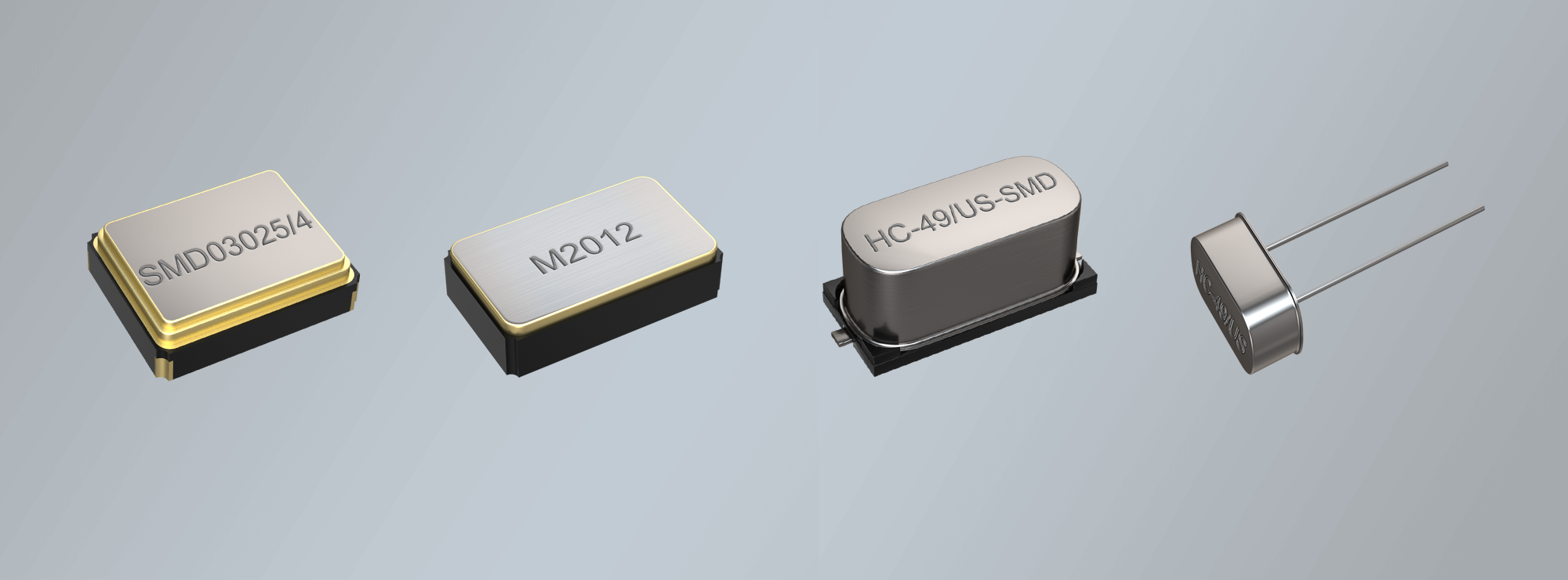

  • HC-49/US-SMD–

    wenn viel Platz auf der Platine vorhanden ist. Niedrige Widerstände ermöglichen schnelles Anschwingen.

  • SMD01210/4 –

    widerstandsoptimierter, sehr schnell anschwingender NANO-SMD-Schwingquarz für sehr kleine Applikationen, auch für Medizin und Automotive geeignet.

  • SMD01612/4 –

    widerstandsoptimierter, sehr schnell anschwingender MICRO-SMD-Schwingquarz für sehr kleine Applikationen, auch für Automotive geeignet. Für >24 MHz wird der SMD02016/4empfohlen.

  • SMD02016/4 –

    widerstandsoptimierter, sehr schnell anschwingender MICRO-SMD-Schwingquarz für sehr kleine Applikationen, auch für Automotive geeignet.

  • SMD03025/4 –

    universellster und kostengünstigster MINI-SMD-Quarz im Keramikgehäuse. Niedrige Widerstände begünstigen schnelles Anschwingen.

  • SMD0503/2 –

    günstigster SMD-Quarz für den Frequenzbereich von 8.0 – 12.0 MHz. Auch für Automotive geeignet. Für >12 MHz wird der SMD03025/4 empfohlen.

  • M3215 –

    ist der am meisten verwendete 32.768 kHz SMD-Uhrenquarz. Auch als reduced resistance Version mit 50 kOhm max. für Low Power Designs und Automotive Applikationen (AECQ200) lieferbar.

  • M2012 –

    ist die kostengünstigste Alternative, wenn der M3215 zu groß ist. Ist auch für Automotive Applikationen (AECQ200) lieferbar.

  • M1610 –

    sehr kleiner 32.768 kHz SMD-Uhrenquarz. Auch als reduced resistance Version mit 60 kOhm max. für Low Power Designs und Automotive Applikationen (AECQ200) lieferbar.

 ProduktnamePackageProdukt KategorieDimensions in mm (W x D x H)Frequency RangeDatenblattMusterProdukt
HC-49/US-SMD/2 pads
 HC-49/US-SMD/2 pads SMD MetalMHz Crystal11.05 x 4.7 x 4.2 mm 3.50 - 80.00 MHz PDF Anfrage Anfrage
HC-49/US-GSMD/3 pads
 HC-49/US-GSMD/3 pads SMD MetalMHz Crystal11.05 x 4.7 x 4.2 mm 3.50 - 80.00 MHz PDF Anfrage Anfrage
HC-49/U-SMD CLIP
 HC-49/U-SMD CLIP SMD MetalMHz Crystal11.05 x 5.3 x 18.0 mm 1.84 - 200.00 MHz PDF Anfrage Anfrage
UM/1-SMD CLIP
 UM/1-SMD CLIP SMD MetalMHz Crystal8.0 x 3.6 x 12.5 mm 6.00 - 200.00 MHz PDF Anfrage Anfrage
UM/5-SMD CLIP
 UM/5-SMD CLIP SMD MetalMHz Crystal6.0 x 3.6 x 10.5 mm 6.00 - 200.00 MHz PDF Anfrage Anfrage
SMD01210/4 (Low ESR)
 SMD01210/4 (Low ESR) SMD Ceramic/4padMHz Crystal1.2 x 1.0 x 0.32 mm 24.00 - 285.00 MHz PDF Anfrage Anfrage
SMD01612/4 (Low ESR)
 SMD01612/4 (Low ESR) SMD Ceramic/4padMHz Crystal1.6 x 1.2 x 0.3 mm 24.00 - 285.00 MHz PDF Anfrage Anfrage
SMD02016/4 (Low ESR)
 SMD02016/4 (Low ESR) SMD Ceramic/4padMHz Crystal2.0 x 1.6 x 0.45 mm 16.00 - 285.00 MHz PDF Anfrage Anfrage
SMD02502/4 (Low ESR)
 SMD02502/4 (Low ESR) SMD Ceramic/4padMHz Crystal2.5 x 2.0 x 0.6 mm 12.00 - 285.00 MHz PDF Anfrage Anfrage
SMD03025/4 (Low ESR)
 SMD03025/4 (Low ESR) SMD Ceramic/4padMHz Crystal3.2 x 2.5 x 0.8 mm 8.00 - 285.00 MHz PDF Anfrage Anfrage
SMD03025/4 Ultrasonic
 SMD03025/4 Ultrasonic SMD Ceramic/4padMHz Crystal3.2 x 2.5 x 0.7 mm 12.00 - 40.00 MHz PDF Anfrage Anfrage
SMD0503/4 (Low ESR)
 SMD0503/4 (Low ESR) SMD Ceramic/4padMHz Crystal5.0 x 3.2 x 0.8 mm 8.00 - 133.00 MHz PDF Anfrage Anfrage
SMD0503/2 (Low ESR)
 SMD0503/2 (Low ESR) SMD Ceramic/2padMHz Crystal5.0 x 3.2 x 0.75 mm 8.00 - 112.00 MHz PDF Anfrage Anfrage
SMD0503/2CC (Low ESR)
 SMD0503/2CC (Low ESR) SMD Ceramic/2padMHz Crystal5.0 x 3.2 x 1.2 mm 10.00 - 54.00 MHz PDF Anfrage Anfrage
SMD0603/4 (Low ESR)
 SMD0603/4 (Low ESR) SMD Ceramic/4padMHz Crystal6.0 x 3.5 x 1.1 mm 8.00 - 80.00 MHz PDF Anfrage Anfrage
SMD0603/2 (Low ESR)
 SMD0603/2 (Low ESR) SMD Ceramic/2padMHz Crystal6.0 x 3.5 x 1.1 mm 8.00 - 160.00 MHz PDF Anfrage Anfrage
SMD0507/4 (Low ESR)
 SMD0507/4 (Low ESR) SMD Ceramic/4padMHz Crystal7.0 x 5.0 x 1.3 mm 6.00 - 80.00 MHz PDF Anfrage Anfrage
SMD0507/2 (Low ESR)
 SMD0507/2 (Low ESR) SMD Ceramic/2padMHz Crystal7.0 x 5.0 x 1.1 mm 6.00 - 150.00 MHz PDF Anfrage Anfrage
SMD1045/4
 SMD1045/4 SMD Ceramic/4padMHz Crystal10.0 x 4.5 x 1.4 mm 3.2768 MHz - 10 MHz PDF Anfrage Anfrage
SMD1045/2
 SMD1045/2 SMD Ceramic/2padMHz Crystal10.0 x 4.5 x 1.4 mm 3.2768 MHz - 10 MHz PDF Anfrage Anfrage
HC-49/US/2 pins
 HC-49/US/2 pins THT MetalMHz Crystal11.05 x 4.65 x 3.5 mm 3.49 - 75.00 MHz PDF Anfrage Anfrage
HC-49/US/3 pins
 HC-49/US/3 pins THT MetalMHz Crystal11.05 x 4.65 x 3.5 mm 3.49 - 75.00 MHz PDF Anfrage Anfrage
HC-49/U
 HC-49/U THT MetalMHz Crystal11.05 x 4.7 x 13.4 mm 1.84 - 200.00 MHz PDF Anfrage Anfrage
UM/1
 UM/1 THT MetalMHz Crystal8.0 x 3.1 x 8.0 mm 6.00 - 200.00 MHz PDF Anfrage Anfrage
UM/5
 UM/5 THT MetalMHz Crystal8.0 x 3.1 x 6.0 mm 6.00 - 200.00 MHz PDF Anfrage Anfrage
M1610 (LAGERWARE VORHANDEN)
 M1610 (LAGERWARE VORHANDEN) SMD Ceramic/2padkHz Crystal1.6 x 1.0 x 0.45 mm 32.768 kHz PDF Anfrage Anfrage
M2012 (LAGERWARE VORHANDEN)
 M2012 (LAGERWARE VORHANDEN) SMD Ceramic/2padkHz Crystal2.0 x 1.2 x 0.60 mm 32.768 kHz PDF Anfrage Anfrage
M3215 (LAGERWARE VORHANDEN)
 M3215 (LAGERWARE VORHANDEN) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Anfrage Anfrage
M3215HT (High Temp. -40/+125°C)
 M3215HT (High Temp. -40/+125°C) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Anfrage Anfrage
M3215RR (50 kΩ - low power design)
 M3215RR (50 kΩ - low power design) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.90 mm 32.768 kHz PDF Anfrage Anfrage
M3215A (AEC-Q200)
 M3215A (AEC-Q200) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Anfrage Anfrage
M4819 (Not recommended for new design)
 M4819 (Not recommended for new design) SMD Ceramic/2padkHz Crystal4.8 x 1.9 x 0.8 mm 32.768 kHz PDF Anfrage Anfrage
