32.768 kHz Lösungen

32.768 kHz LÖSUNGEN

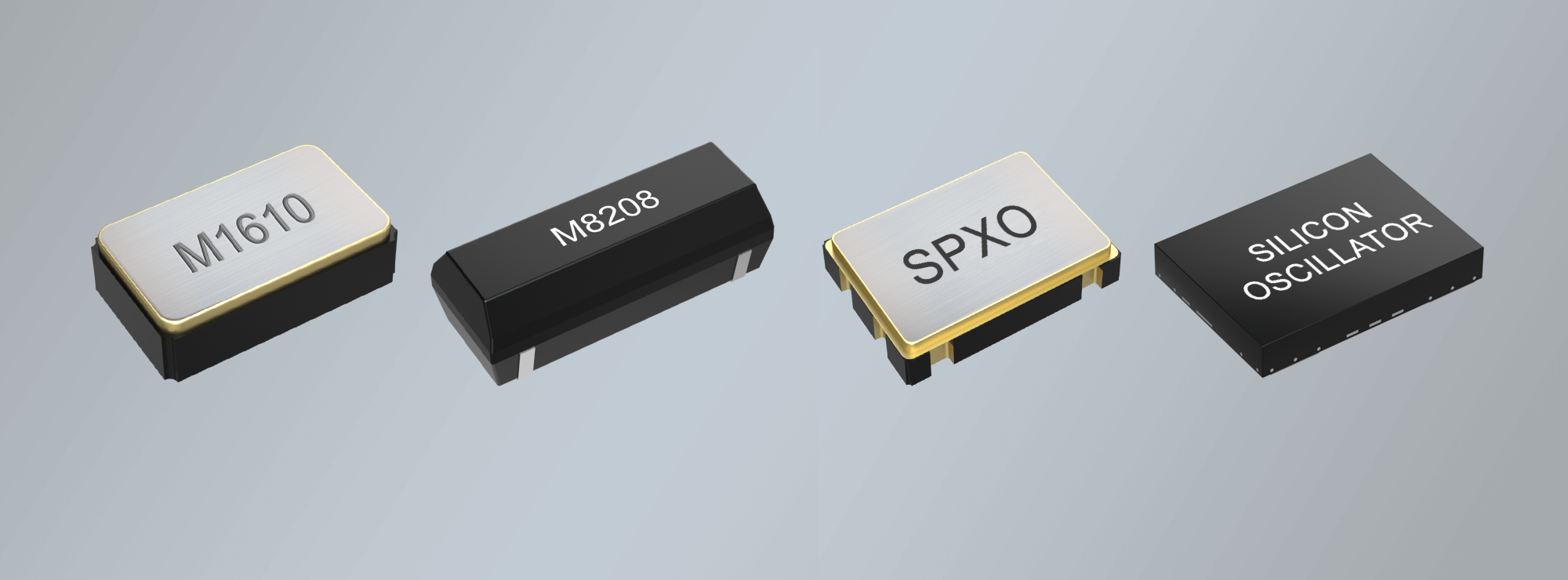

PETERMANN-TECHNIK liefert das umfangreichste Produktsortiment an low cost high performance 32.768 kHz Lösungen. Das Produktspektrum beinhaltet Quarze, Quarzoszillatoren, Ultra Low Power Silicon-Oszillatoren und RTCs.

Die 32.768 kHz Quarze sind mit Frequenztoleranzen bei 25°C von ±10 bis ±20ppm im Standardtemperaturbereich von -40/+ 85°C lieferbar. Automotive-Lösungen sind anhand AECQ200 bzw. AECQ100 auf Anfrage erhältlich.

Die 32.768 kHz MICRO-SMD-Silicon-Oszillatoren sind für den Einsatz in batteriebetriebenen Lösungen wie beispielsweise Bluetooth Low Energy, IoT, Wearables, RTCs, Mobile Communication, Smart Metering, Smart Housing, Consumer-, Medical- und Industrial-Applikationen, etc. prädestiniert und bieten nebst hervorragenden Leistungsdaten sehr günstige Preise. Das 2.0x1.2mm MICRO-SMD-Silicon-Oszillator-Gehäuse ermöglicht den direkten Ersatz von 32.768 kHz Quarzen der 2012-Serie, da beide 32.768 kHz Lösungen die gleichen Layout Abmessungen haben.

Mit dem einzigartigen und extrem niedrigen Stromverbrauch von <1.0µA überzeugen die SMD-Silicon 32.768 kHz Oszillatoren durch sehr enge Frequenztoleranzen von ±5 ppm (overall) bis ±10 ppm (initial) und übertreffen somit die Temperaturstabilitäten von herkömmlichen Quarzen und Quarzoszillatoren mit 32.768 kHz deutlich.

Die Standard-Gehäuseabmessungen betragen je nach Typ 1.5x0.8mm oder 2.0x1.2mm. Im Gegensatz zu herkömmlichen Quarzen ermöglichen die ULPO- und ULPPO-Serien durch das LVCMOS kompatible Ausgangssignal die Taktung mehrerer ICs (MCU, RTC, BLE, etc.) gleichzeitig. Zudem werden für diese MICRO-SMD-Oszillatoren keine externen Beschaltungskapazitäten mehr verwendet, was im Vergleich zum Quarz zusätzlich Platz auf der Platine und durch den deutlich geringeren Platzbedarf auch PCB Kosten spart. Der gesamte Stromverbrauch einer BLE Lösung mit ULPO- oder ULPPO ist gut 60% niedriger als bei der Verwendung eines 32.768 kHz Quarzes.

SMD 32.768 kHz Quarze

  Produktname Package Product Category Dimensions in mm (W x D x H) Frequency Range Datenblatt Muster Produkt
M1610 (LAGERWARE VORHANDEN)
M1610 (LAGERWARE VORHANDEN) SMD Ceramic/2pad kHz Crystal 1.6 x 1.0 x 0.45 mm 32.768 kHz PDF Anfrage Anfrage
M2012 (LAGERWARE VORHANDEN)
M2012 (LAGERWARE VORHANDEN) SMD Ceramic/2pad kHz Crystal 2.0 x 1.2 x 0.55 mm 32.768 kHz PDF Anfrage Anfrage

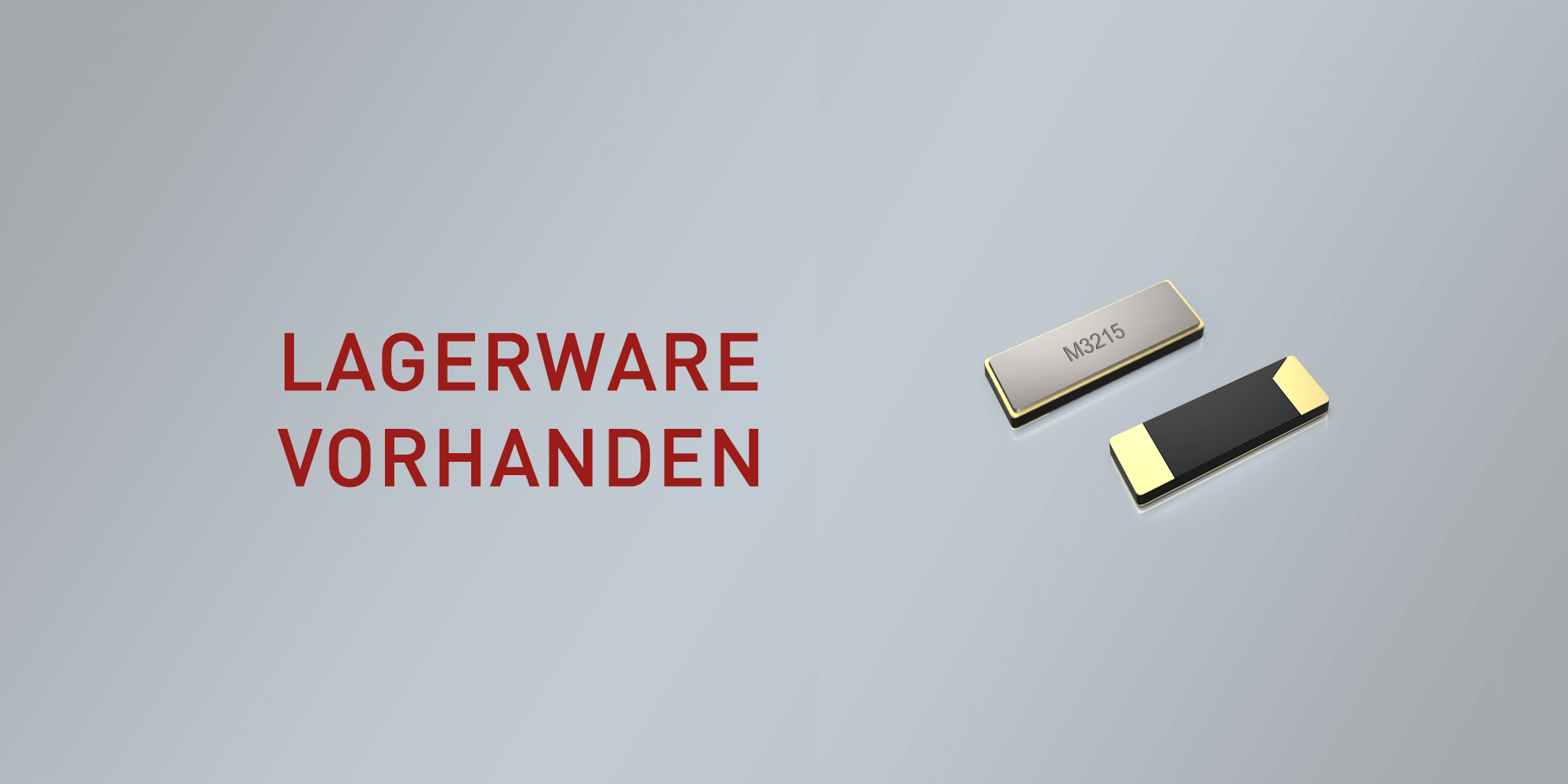

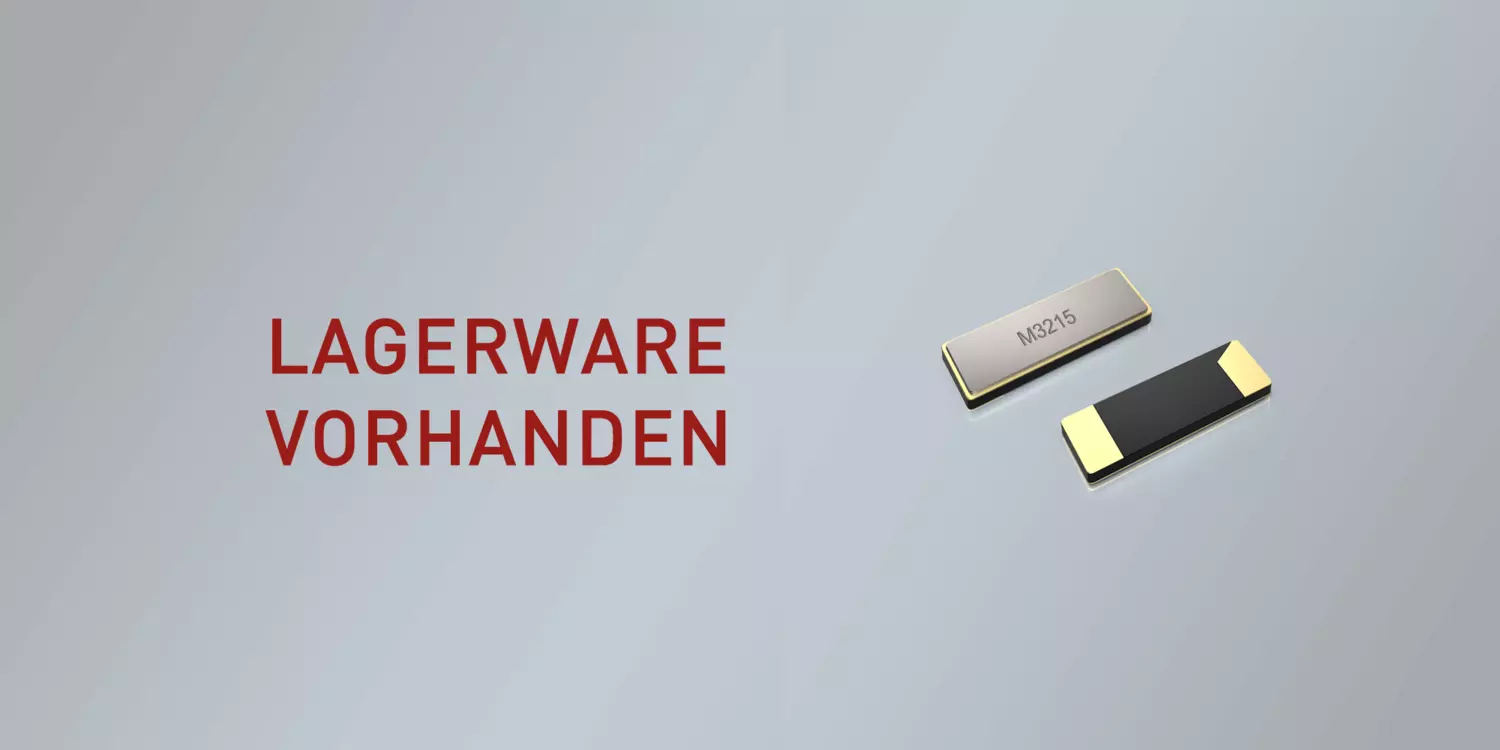

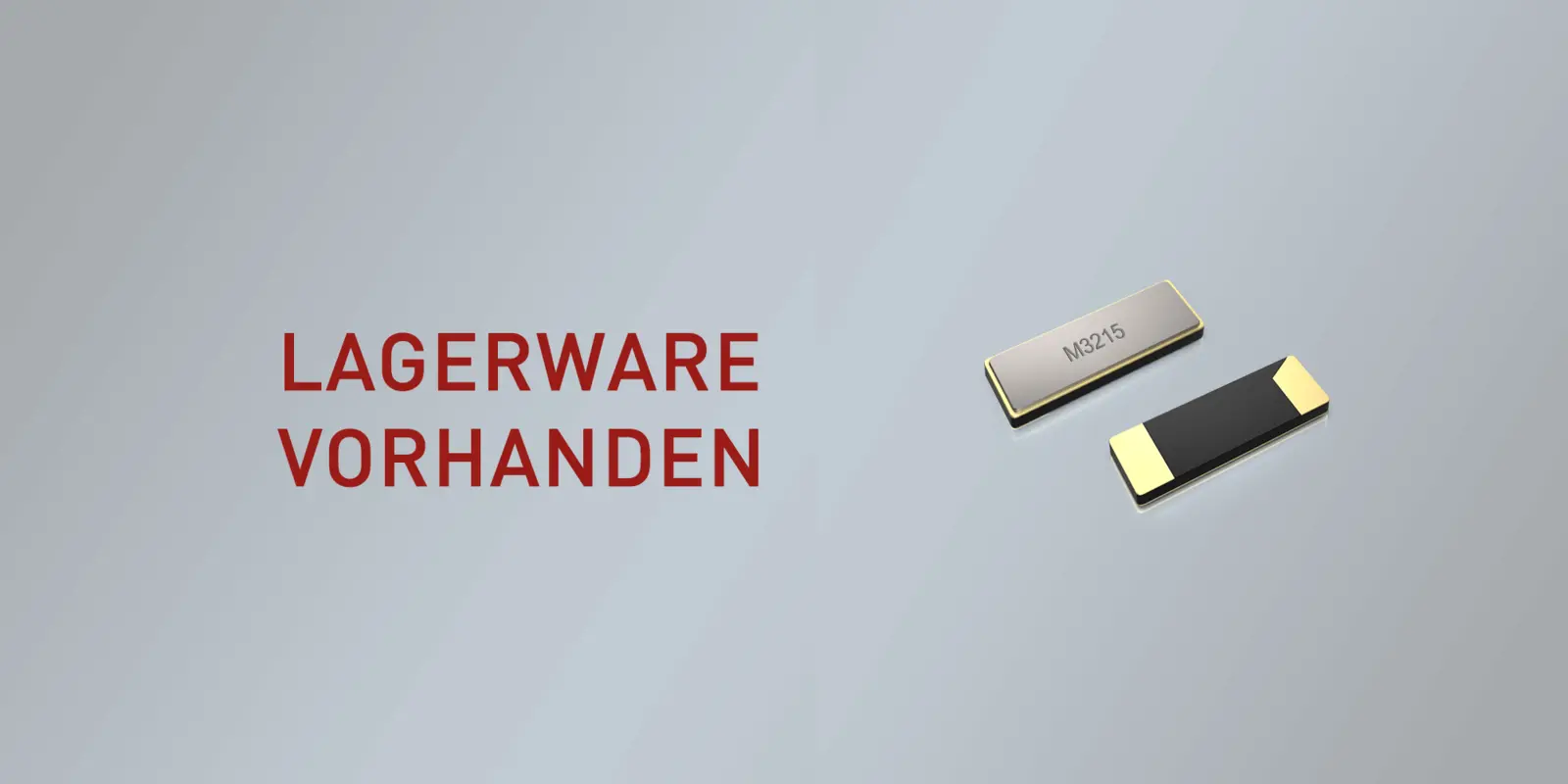

M3215 (LAGERWARE VORHANDEN)
M3215 (LAGERWARE VORHANDEN) SMD Ceramic/2pad kHz Crystal 3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Anfrage Anfrage
M3215HT (High Temp. -40/+125°C)
M3215HT (High Temp. -40/+125°C) SMD Ceramic/2pad kHz Crystal 3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Anfrage Anfrage
M3215RR (50 kΩ - low power design)
M3215RR (50 kΩ - low power design) SMD Ceramic/2pad kHz Crystal 3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Anfrage Anfrage
M3215A (AEC-Q200)
M3215A (AEC-Q200) SMD Ceramic/2pad kHz Crystal 3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Anfrage Anfrage

SMD 32.768 kHz Quarzoszillatoren

  Produktname Package Dimensions in mm (W x D x H) Frequency Range Supply Voltage Output Signal Datenblatt Muster Produkt
SPXO
SPXO SMD Ceramic/4pad 2.5 x 2.0 x 1.0 mm 32.768 kHz VDC HCMOS/CMOS PDF Anfrage Anfrage
SPXO
SPXO SMD Ceramic/4pad 3.2 x 2.5 x 1.2 mm 32.768 kHz VDC HCMOS/CMOS PDF Anfrage Anfrage

Ultra Low Power 32.768 kHz Silizium Oszillatoren

ULPO = Ultra-Low Power Oscillator; ULPPO = Ultra-Low Power High Precision Oscillator
