Praxiswissen rund um Frequenzbauelemente und Oszillatordesign

In unseren Praxis-Beiträgen beleuchten wir typische Fragestellungen aus der Entwicklung mit Quarzen und Oszillatoren – von Anschwingproblemen bei 32.768 kHz Uhrenquarzen bis zur optimalen Auslegung von MHz-Funkquarzen für moderne Funkapplikationen. Wir analysieren technische Hintergründe, zeigen häufige Fehlerquellen auf und geben konkrete Empfehlungen für ein robustes, effizientes Hardware-Design.

Die Sammlung wird kontinuierlich erweitert und bietet Entwicklern praxisnahe Unterstützung für anspruchsvolle Embedded- und RF-Projekte.

Beiträge

FAQs

Warum schwingt ein 32.768 kHz Uhrenquarz in Embedded-Anwendungen häufig nicht an?

Ein 32.768 kHz Uhrenquarz schwingt oft dann nicht an, wenn Lastkapazität, ESR, Drive-Level und die Oszillatorreserve nicht sauber aufeinander abgestimmt sind. Gerade bei Low-Power-RTC-Schaltungen wirken sich parasitäre Kapazitäten auf Leiterplatte und IC-Pins besonders stark auf das Anschwingverhalten aus. Auch eine ungeeignete Beschaltung oder ein ungünstiges Layout kann dazu führen, dass der negative Eingangswiderstand der Oszillatorstufe nicht ausreicht. In der Praxis müssen deshalb nicht nur die Quarzdaten aus dem Datenblatt betrachtet, sondern auch C1, C2, Cstray und die reale Schaltung verifiziert werden. Die Praxis-Beiträge auf der Seite zeigen typische Fehlerquellen und geben konkrete Empfehlungen für ein robustes Hardware-Design.

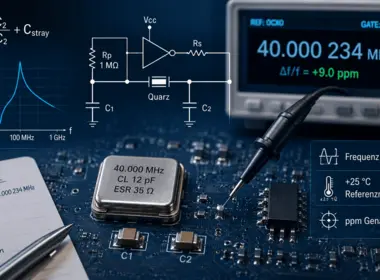

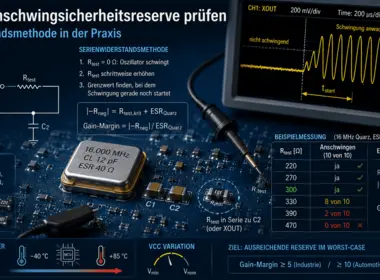

Wie werden MHz-Schwingquarze im Pierce-Oszillator richtig dimensioniert?

Bei der Dimensionierung eines MHz-Schwingquarzes im Pierce-Oszillator ist die korrekte Abstimmung von Quarz, Lastkapazität CL und den externen Kondensatoren C1 und C2 entscheidend. Die beiden Beschaltungskondensatoren wirken zusammen mit parasitären Kapazitäten und bestimmen damit den tatsächlichen Arbeitspunkt des Quarzes. Wird die Lastkapazität falsch ausgelegt, kann dies Frequenzabweichungen, schlechtes Startverhalten oder erhöhte EMV-Probleme verursachen. Ebenso müssen ESR, Start-Up-Time und der negative Eingangswiderstand der Oszillatorstufe berücksichtigt werden, um ausreichende Anschwingsicherheit zu erreichen. Die Praxis-Inhalte erläutern diese Zusammenhänge technisch fundiert und helfen Entwicklern bei der robusten Auslegung moderner Embedded- und RF-Schaltungen.

Wie kann die Lastkapazität CL eines Quarzes in der Schaltung gemessen und verifiziert werden?

Die Lastkapazität CL definiert den Arbeitspunkt eines Schwingquarzes und beeinflusst direkt seine tatsächliche Frequenz in der Anwendung. Für eine belastbare Verifikation reicht es nicht aus, nur den Nennwert aus dem Datenblatt zu übernehmen, da parasitäre Kapazitäten in der realen Schaltung mitwirken. Deshalb müssen externe Kondensatoren, IC-Eingangskapazitäten und Leiterplatteneinflüsse gemeinsam betrachtet werden. Eine Messung und Verifizierung der Lastkapazität hilft dabei, Frequenzfehler frühzeitig zu erkennen und die Quarzbeschaltung gezielt zu optimieren. Die Seite behandelt genau diese Fragestellung praxisnah und zeigt, worauf Entwickler bei der Abstimmung von Quarz und IC achten sollten.

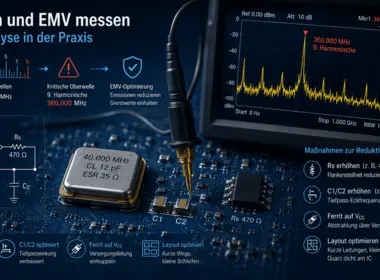

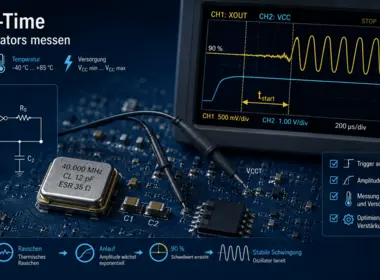

Welche Rolle spielen ESR, Drive-Level und Start-Up-Time bei Quarzen und Oszillatoren?

ESR, Drive-Level und Start-Up-Time sind zentrale Kenngrößen für die sichere Funktion eines Quarzoszillators. Ein zu hoher ESR erschwert das Anschwingen, während ein zu hoher Drive-Level die Alterung des Quarzes beschleunigen und die Zuverlässigkeit beeinträchtigen kann. Die Start-Up-Time beschreibt, wie schnell der Oszillator nach dem Einschalten oder Freigeben stabil arbeitet, was besonders in energieoptimierten Embedded-Systemen relevant ist. Diese Parameter dürfen nicht isoliert betrachtet werden, sondern müssen im Zusammenhang mit Oszillatorstufe, Lastkapazität und Layout bewertet werden. Die Praxis-Beiträge auf der Seite unterstützen Entwickler dabei, diese Werte richtig einzuordnen und in der realen Hardware zu prüfen.

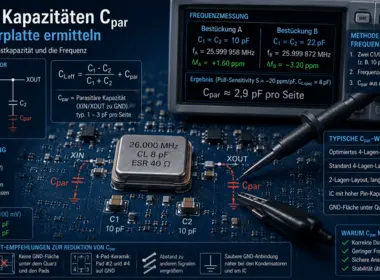

Wie beeinflussen parasitäre Kapazitäten und Leiterplattenlayout die Performance von Quarzoszillatoren?

Parasitäre Kapazitäten zwischen XIN, XOUT und Masse sind in jeder realen Schaltung vorhanden und setzen sich aus IC-, Layout- und Umgebungsanteilen zusammen. Sie verändern die effektive Lastkapazität des Quarzes und können dadurch Frequenzlage, Startverhalten und Stabilität des Oszillators beeinflussen. Ein ungünstiges Leiterplattenlayout kann selbst einen passend ausgewählten Quarz unbrauchbar machen, weil zusätzliche Störeinflüsse und EMV-Probleme entstehen. Deshalb ist die Layout-Validierung am fertigen Board ein wichtiger Schritt, um Jitter, Startverhalten und elektromagnetische Verträglichkeit zu prüfen. Die Seite greift diese Themen gezielt auf und liefert praxisnahe Hinweise für die Optimierung von Quarz- und Oszillatorschaltungen.

Warum PETERMANN-TECHNIK Praxis-Wissen zu Quarzen und Oszillatoren?

PETERMANN-TECHNIK verbindet fundiertes Frequenz-Know-how mit praxisnahen Inhalten für Entwickler von Embedded- und RF-Systemen. Die Beiträge behandeln typische Fragestellungen aus der Entwicklung, von Anschwingproblemen bei 32.768 kHz Uhrenquarzen bis zur optimalen Auslegung von MHz-Funkquarzen. Dabei werden nicht nur technische Hintergründe erklärt, sondern auch häufige Fehlerquellen analysiert und konkrete Handlungsempfehlungen gegeben. Das schafft einen hohen Nutzwert für Entwickler, die robuste und effiziente Hardware-Designs realisieren möchten. Durch die kontinuierlich erweiterte Sammlung an Praxis-Beiträgen ist PETERMANN-TECHNIK eine starke Anlaufstelle für anwendungsorientiertes Wissen rund um Quarze, Oszillatoren und frequenzerzeugende Bauelemente.
