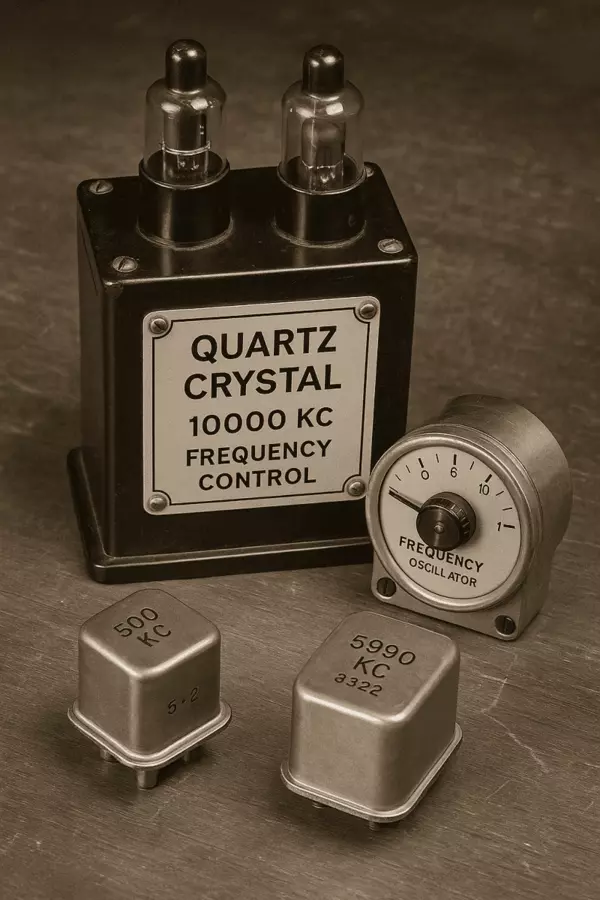

Quarzoszillatoren – Präzision seit fast 100 Jahren

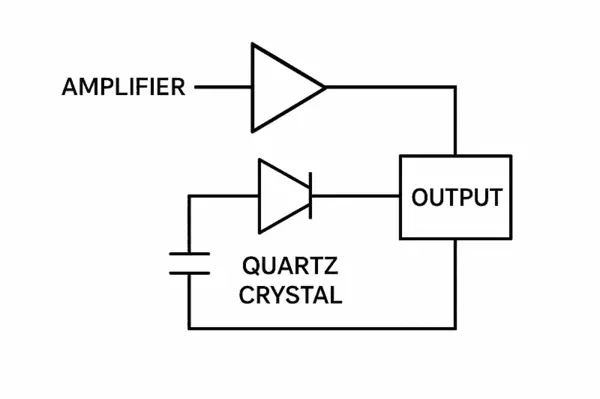

Ein Quarzoszillator ist ein frequenzerzeugendes Bauelement, das mithilfe eines Quarzkristalls eine sehr stabile Taktfrequenz bereitstellt. Grundlage ist der umgekehrte Piezoeffekt, durch den der Quarz bei elektrischer Anregung mit einer definierten Frequenz schwingt. Quarzoszillatoren sind unverzichtbar, wenn digitale Systeme synchron arbeiten müssen. Sie kommen unter anderem in Smartphones, Computern, Automobilen, Satelliten und in der Kommunikationstechnik zum Einsatz. Auch in der Forschung und in präzisen Zeitreferenzsystemen sorgen sie für zuverlässige und reproduzierbare Frequenzen.

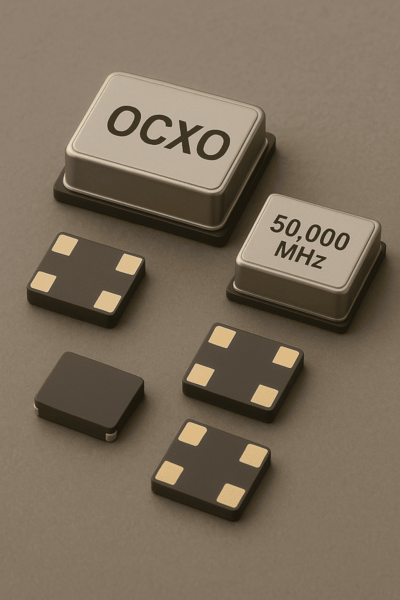

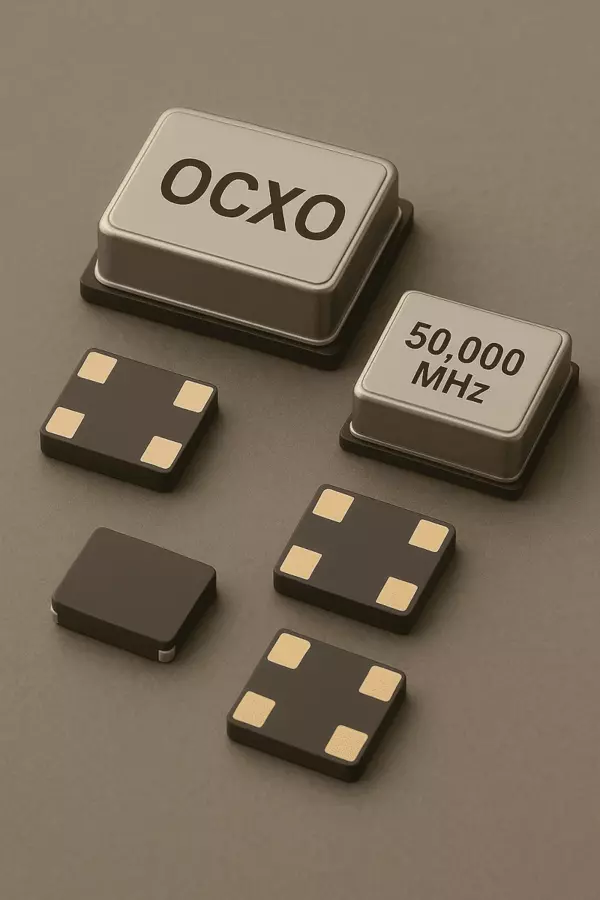

Zu den wichtigsten Bauarten zählen Standard-XO, TCXO, VCXO, OCXO und LPXO. Ein Standard-Quarzoszillator ist die kostengünstige Basislösung für einfache Anwendungen, während ein TCXO durch Temperaturkompensation eine deutlich höhere Stabilität bei Temperaturschwankungen bietet. Ein VCXO lässt sich über eine externe Spannung fein nachregeln und eignet sich daher besonders für Synchronisationsaufgaben. OCXO erreichen durch eine konstante Betriebstemperatur die höchste Präzision und werden dort eingesetzt, wo maximale Genauigkeit gefordert ist. LPXO bieten eine gute Frequenzstabilität bei gleichzeitig niedrigem Stromverbrauch und sind genauer als SPXOs.

Die Genauigkeit eines Quarzoszillators hängt stark von seiner Bauart und dem Einsatzbereich ab. Ein OCXO bietet die höchste Genauigkeit und erreicht Werte bis etwa ±0,01 ppm. Standard-XO liegen typischerweise bei etwa ±25 ppm und sind damit für viele allgemeine Anwendungen ausreichend. TCXO sind speziell für stabile Frequenzen über Temperatur ausgelegt und erreichen etwa ±0,5 ppm im Bereich von -40 bis +85 °C. LPXO liegen typischerweise bei einer Frequenzstabilität von ±5 bis ±10 ppm bei -40 bis +85 °C und verbinden Genauigkeit mit geringem Energieverbrauch.

Ein TCXO ist die richtige Wahl, wenn eine hohe Frequenzstabilität trotz wechselnder Umgebungstemperaturen benötigt wird. Ein VCXO eignet sich besonders dann, wenn die Frequenz im Betrieb nachgeregelt werden muss, zum Beispiel für Synchronisationsaufgaben in Kommunikationssystemen. Ein OCXO ist ideal für Anwendungen mit höchsten Anforderungen an Präzision und Langzeitstabilität. Durch seine ofenstabilisierte Temperaturführung erreicht er die beste Genauigkeit unter den genannten Quarzoszillator-Typen. Die Auswahl sollte daher immer anhand von Genauigkeit, Temperaturverhalten, Regelbarkeit und Energiebedarf erfolgen.

MEMS-Oszillatoren überzeugen vor allem durch ihre kleine Bauform und ihren niedrigen Energieverbrauch. Damit sind sie für kompakte elektronische Systeme grundsätzlich interessant. Im Vergleich zu klassischen Quarzoszillatoren sind sie jedoch sehr teuer und zudem nur in Kunststoffgehäusen lieferbar. Laut Seiteninhalt gibt es bei der Verwendung von MEMS-Oszillatoren im Vergleich zu Quarzoszillatoren mehrere Nachteile zu beachten. Für viele industrielle und präzisionskritische Anwendungen bleiben Quarzoszillatoren deshalb weiterhin die bevorzugte Lösung.

PETERMANN-TECHNIK steht für Präzision in der Frequenztechnik und adressiert industrielle Anwendungen mit hohen Anforderungen an Stabilität und Zuverlässigkeit. Das Unternehmen positioniert sich mit Frequenz-Experten, die bei der Auswahl passender Quarzoszillatoren für unterschiedliche Einsatzbereiche unterstützen. Ob Standard-XO, TCXO, VCXO, OCXO oder LPXO, die technische Einordnung der verschiedenen Oszillatortypen zeigt ein klares Verständnis für anwendungsspezifische Anforderungen. Für Kunden aus Elektronik, Kommunikation, Automotive oder Forschung ist das ein wichtiger Vorteil bei der Bauteilauswahl. Persönische Beratung per Telefon, E-Mail oder Rückrufservice schafft zusätzlich Vertrauen und erleichtert die schnelle Projektabstimmung.
