Die Herstellung synthetischer Quarzblöcke ist ein zentrales Verfahren für die moderne Elektronik, insbesondere bei der Fertigung von Schwingquarzen. Im Folgenden werden die Historie und das technische Verfahren der Hydrothermalsynthese erläutert.
1. Historie der synthetischen Quarzherstellung
Frühe Nutzung natürlicher Quarze
- Bis Mitte des 20. Jahrhunderts wurde überwiegend natürlicher Quarz verwendet – z. B. aus Lagerstätten in Brasilien, Madagaskar oder den USA.
- Der Bedarf an hochreinen, defektarmen und gezielt orientierten Quarzen für Schwingquarze stieg insbesondere im Zweiten Weltkrieg (Radar, Funktechnik) massiv an.
- Natürlicher Quarz zeigte jedoch häufig Einschlüsse, Gitterfehler oder Zwillingsbildungen, was zu instabilen Frequenzen führte.
Entwicklung synthetischer Quarze
- In den 1940er Jahren begann man mit der Synthese von Quarz in sogenannten Hydrothermalanlagen – ein Verfahren, das natürliche Wachstumsbedingungen imitiert.
- Ab den 1950er Jahren wurde die Hydrothermalsynthese industriell etabliert.
- Später optimierte man die Verfahren zur Herstellung hochreiner und defektfreier Quarzblöcke, vor allem für die Halbleiter- und Frequenztechnik.
2. Herstellung von synthetischen Quarzblöcken
Basisrohstoff
- Ausgangsstoff ist hochreines Siliciumdioxid (SiO₂) – z. B. in Form von natürlichem Quarz, Amorpher Kieselsäure oder gereinigter Kieselsäure aus chemischen Prozessen.
- Für elektronische Anwendungen sind extrem niedrige Verunreinigungen entscheidend (ppb-Bereich, insbesondere bei Al, Na, Fe).
Das Hydrothermalverfahren
Prinzip
- Nachbildung geologischer Bedingungen: hoher Druck, hohe Temperatur, wasserbasierte Lösung.
- Ähnlich dem Autoklavverfahren, wie es bei synthetischen Edelsteinen verwendet wird.
Prozessschritte

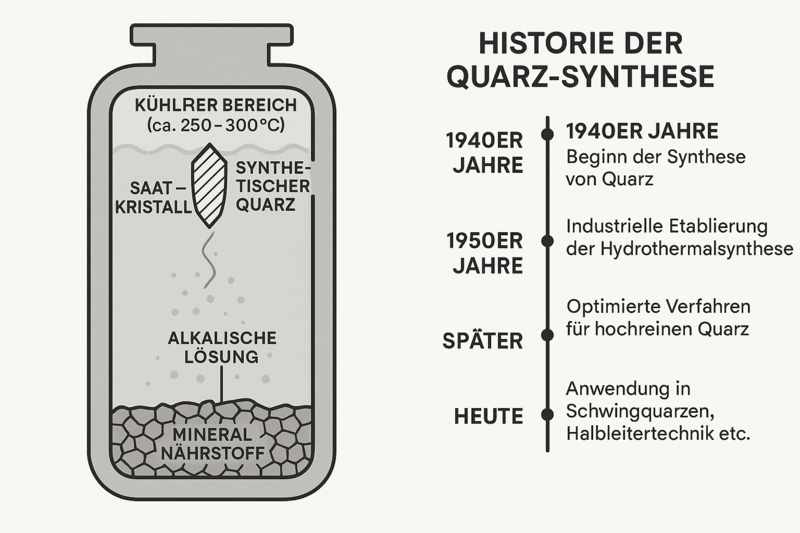

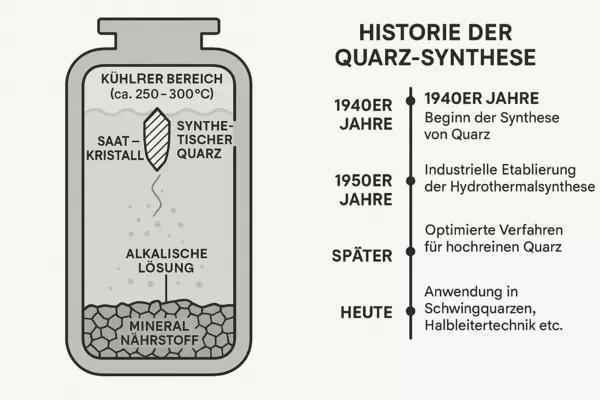

- Autoklav-Vorbereitung:
- Ein druckfester Reaktor (Autoklav) wird mit einem mineralischen Nährstoff (z. B. pulverisierter natürlicher Quarz) und einer alkalischen Lösung (meist NaOH oder Na₂CO₃) befüllt.
- Temperaturgradient:
- Im unteren Teil: höhere Temperatur (ca. 350–400 °C) → dort löst sich das SiO₂ auf.
- Im oberen Teil: kühler (ca. 250–300 °C) → dort kristallisiert SiO₂ aus.
- Keimeinlage:
- Oben im Autoklav werden Saatkristalle aus Quarz mit definierter Orientierung eingebracht, auf denen das gelöste Siliciumdioxid wächst.
- Kristallwachstum:
- Dauer: mehrere Wochen bis Monate.
- Ergebnis: synthetischer Einkristall-Quarz mit hoher struktureller Perfektion.
3. Eigenschaften & Qualität
Vorteile synthetischen Quarzes:
- Hohe Reinheit (wenige ppm/ppb Verunreinigungen).
- Kontrollierte Kristallorientierung (z. B. AT- oder BT-Schnitt für Schwingquarze).
- Keine Zwillinge oder Einschlüsse wie bei Naturquarz.
- Reproduzierbarkeit der physikalischen Eigenschaften.
Reinigung
- Teils wird das Ausgangsmaterial vor dem Wachstum durch chemische Reinigung oder zonenschmelzenähnliche Verfahren nochmals aufgereinigt.
Verwendung
- Quarzoszillatoren / Schwingquarze: Frequenzstabile Oszillatoren für alle Applikationen in der Elektronik
- Halbleiterindustrie: Quarzglas aus synthetischem Quarz (z. B. für Reaktorrohre).
Optik: Linsen, Prismen aus kristallinem Quarz.
Bei uns wird jeder Quarzrohblock zu 100 % während des Wareneingangsprozess überprüft. Dabei wird die Reinheit und die entsprechenden krystallographischen Achsen optisch (Röntgenprozess) geprüft. Danach erhällt der Quarzrohblock eine vortlauffende Nummer, damit er in die Verfolgbarkeit der Quarzresonatorlose integriert werden kann. D.h., dass unsere Fertigungslosverfügbarkeit bis auf die Eingangsprüfung des Quarzrohblocks zurückgeführt werden kann. Ganz im Sinne unseres ausgeklügelten Feritungsprozesses für Taktgeber höchster Qualität, Performance und Lebensdauer.
FAQs
Was ist synthetischer Quarz und warum ist er für Schwingquarze so wichtig?
Synthetischer Quarz ist künstlich gezüchteter Einkristall-Quarz, der speziell für technische Anwendungen mit hohen Qualitätsanforderungen hergestellt wird. Für Schwingquarze ist dieses Material besonders wichtig, weil es eine hohe Reinheit, eine definierte Kristallorientierung und eine sehr gute strukturelle Perfektion bietet. Im Vergleich zu natürlichem Quarz treten deutlich seltener Einschlüsse, Gitterfehler oder Zwillingsbildungen auf, die die Frequenzstabilität beeinträchtigen können. Gerade in der Frequenztechnik sind reproduzierbare physikalische Eigenschaften entscheidend, um konstante elektrische und mechanische Schwingungseigenschaften zu erreichen. Deshalb bildet synthetischer Quarz die zentrale Grundlage für hochwertige Quarzresonatoren und frequenzstabile Oszillatoren in der modernen Elektronik.
Wie funktioniert das Hydrothermalverfahren zur Herstellung synthetischer Quarzblöcke?
Das Hydrothermalverfahren imitiert die natürlichen geologischen Wachstumsbedingungen von Quarz unter kontrollierten industriellen Bedingungen. In einem druckfesten Autoklaven werden hochreines Siliciumdioxid als Nährstoff und eine alkalische Lösung, meist auf Basis von NaOH oder Na2CO3, eingebracht. Im unteren Bereich des Reaktors herrschen höhere Temperaturen von etwa 350 bis 400 Grad Celsius, sodass sich das SiO2 dort löst. Im oberen, kühleren Bereich mit etwa 250 bis 300 Grad Celsius kristallisiert das gelöste Material auf Saatkristallen mit definierter Orientierung wieder aus. Über mehrere Wochen bis Monate entstehen so synthetische Einkristall-Quarzblöcke mit hoher Reinheit und sehr guter Eignung für Schwingquarze.
Welche Vorteile bietet synthetischer Quarz gegenüber natürlichem Quarz für die Frequenztechnik?
Synthetischer Quarz bietet für die Frequenztechnik entscheidende Vorteile, weil seine Materialeigenschaften gezielt kontrolliert werden können. Natürlicher Quarz weist häufig Einschlüsse, Gitterfehler oder Zwillingsbildungen auf, die zu instabilen Frequenzen und schwankenden Bauteileigenschaften führen können. Synthetisch hergestellter Quarz erreicht dagegen eine sehr hohe Reinheit bis in den ppm- oder ppb-Bereich und ermöglicht eine definierte Kristallorientierung, etwa für AT- oder BT-Schnitte. Dadurch lassen sich Schwingquarze mit reproduzierbaren elektrischen und mechanischen Eigenschaften fertigen. Für industrielle Anwendungen bedeutet das mehr Frequenzstabilität, höhere Prozesssicherheit und eine bessere Langzeitperformance.
Welche Reinheitsanforderungen gelten für synthetischen Quarz in elektronischen Anwendungen?
Für elektronische Anwendungen muss synthetischer Quarz extrem geringe Verunreinigungen aufweisen, da selbst kleinste Fremdstoffe die Schwingeigenschaften beeinflussen können. Besonders kritisch sind Spurenelemente wie Aluminium, Natrium oder Eisen, die im ppb-Bereich kontrolliert werden müssen. Als Ausgangsstoff dient deshalb hochreines Siliciumdioxid, das aus natürlichem Quarz, amorpher Kieselsäure oder chemisch gereinigten Prozessen stammen kann. Teilweise wird das Material vor dem Kristallwachstum zusätzlich chemisch gereinigt oder durch aufreinigende Verfahren weiter veredelt. Diese hohe Materialreinheit ist eine wesentliche Voraussetzung für leistungsfähige Schwingquarze, Quarzoszillatoren und weitere frequenzerzeugende Bauelemente.
Wie wird die Qualität synthetischer Quarzrohblöcke für Schwingquarze geprüft?
Die Qualität synthetischer Quarzrohblöcke wird bereits im Wareneingang umfassend geprüft, um eine zuverlässige Basis für die spätere Fertigung von Schwingquarzen sicherzustellen. Dabei wird jeder Quarzrohblock zu 100 Prozent kontrolliert, insbesondere hinsichtlich seiner Reinheit und der korrekten kristallographischen Achsen. Die Prüfung erfolgt optisch und zusätzlich über einen Röntgenprozess, um die Materialstruktur und Orientierung präzise zu bewerten. Anschließend erhält jeder Rohblock eine fortlaufende Nummer, damit er vollständig in die Rückverfolgbarkeit der Quarzresonatorlose integriert werden kann. Diese lückenlose Traceability unterstützt einen qualitätsorientierten Fertigungsprozess für Taktgeber mit hoher Performance, Zuverlässigkeit und Lebensdauer.
Warum PETERMANN-TECHNIK synthetischer Quarz für Schwingquarze?
PETERMANN-TECHNIK ist eine starke Wahl für synthetischen Quarz für Schwingquarze, weil Qualitätssicherung und Rückverfolgbarkeit konsequent in den Fertigungsprozess integriert sind. Jeder Quarzrohblock wird im Wareneingang zu 100 Prozent geprüft, wobei Reinheit und kristallographische Achsen optisch sowie per Röntgenprozess kontrolliert werden. Durch die fortlaufende Kennzeichnung jedes Rohblocks ist eine lückenlose Verfolgbarkeit bis zur Eingangsprüfung möglich, was für industrielle B2B-Kunden ein wichtiger Qualitätsfaktor ist. Diese systematische Kontrolle unterstützt die Herstellung von Taktgebern mit hoher Qualität, stabiler Performance und langer Lebensdauer. Gleichzeitig stehen erfahrene Frequenz-Experten für technische Fragen und eine anwendungsbezogene Beratung zur Verfügung.
