Umgekehrter Piezoeffekt (wird bei Schwingquarzen verwendet)

Der umgekehrte Piezoeffekt beschreibt die Eigenschaft bestimmter kristalliner Materialien wie Quarz, sich unter angelegter elektrischer Spannung mechanisch zu verformen. Bei einem Schwingquarz wird genau dieser Effekt gezielt genutzt, um den Resonator in Schwingung zu versetzen. Legt man eine Wechselspannung an die Elektroden des Quarzkristalls an, beginnt dieser mechanisch zu schwingen. Diese Schwingung erfolgt mit einer sehr präzisen und stabilen Frequenz. Deshalb ist der umgekehrte Piezoeffekt eine zentrale Grundlage für den Einsatz von Quarzen als Taktgeber in elektronischen Schaltungen.

In der Frequenztechnik wird der umgekehrte Piezoeffekt genutzt, indem eine elektrische Wechselspannung an einen Quarzkristall angelegt wird. Der Kristall verformt sich dadurch periodisch und gerät in eine mechanische Resonanzschwingung. Die resultierende Frequenz hängt von den geometrischen Eigenschaften des Quarzes ab, insbesondere von Dicke und Schnittwinkel. Typischerweise liegen diese Schwingfrequenzen im Bereich von kHz bis MHz. Aufgrund dieser hohen Stabilität und Präzision sind Schwingquarze unverzichtbare Bauelemente in Uhren, Mikrocontrollern, Kommunikationsgeräten und Frequenzgeneratoren.

Der umgekehrte piezoelektrische Effekt tritt bei bestimmten kristallinen Materialien auf, die auf elektrische Felder mit einer mechanischen Verformung reagieren. Besonders wichtig ist in der Praxis Quarz, also Siliziumdioxid (SiO₂), da dieses Material in Schwingquarzen gezielt eingesetzt wird. Historisch wurden auch Kristalle wie Turmalin und Topas im Zusammenhang mit piezoelektrischen Eigenschaften untersucht. Für die Frequenztechnik ist Quarz jedoch besonders relevant, weil er sehr stabile und präzise Schwingungen ermöglicht. Die Wirkung des Effekts hängt dabei auch von der jeweiligen Kristallorientierung ab.

Die Schwingfrequenz eines Quarzkristalls wird maßgeblich durch seine geometrischen Eigenschaften bestimmt. Dazu zählen insbesondere die Dicke des Kristalls und sein Schnittwinkel beziehungsweise die Kristallorientierung. Wird eine Wechselspannung angelegt, schwingt der Quarz aufgrund des umgekehrten Piezoeffekts mit seiner charakteristischen Resonanzfrequenz. Diese liegt je nach Ausführung typischerweise im Bereich von kHz bis MHz. Gerade diese definierte und reproduzierbare Frequenz macht Schwingquarze zu einer wichtigen Basis für präzise elektronische Takt- und Frequenzanwendungen.

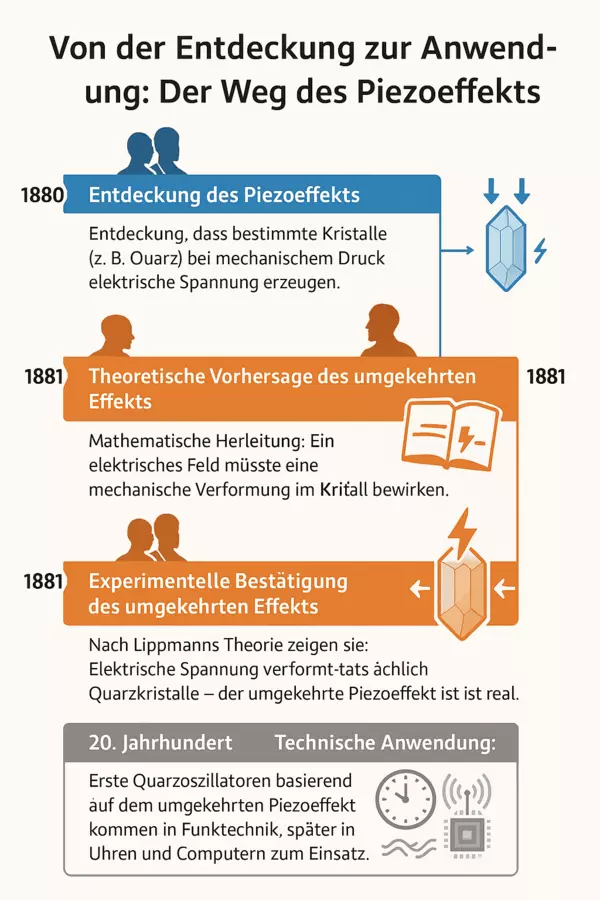

Die Grundlagen des piezoelektrischen Effekts wurden von Jacques und Pierre Curie entdeckt. Sie stellten fest, dass bestimmte Kristalle bei mechanischer Verformung elektrische Ladungen an ihren Oberflächen erzeugen, was als direkter piezoelektrischer Effekt bekannt wurde. Gabriel Lippmann leitete anschließend theoretisch ab, dass auch der umgekehrte Effekt existieren müsse. Kurz darauf bestätigten die Brüder Curie experimentell, dass sich Kristalle unter elektrischer Spannung tatsächlich mechanisch verformen. Damit war der umgekehrte piezoelektrische Effekt wissenschaftlich nachgewiesen und bildet bis heute eine wichtige Grundlage moderner Schwingquarz-Technologie.

PETERMANN-TECHNIK ist ein kompetenter Ansprechpartner für Themen rund um Schwingquarze, Frequenztechnik und die physikalischen Grundlagen präziser Takterzeugung. Das Unternehmen vermittelt technisches Know-how verständlich und praxisnah, sodass industrielle Kunden die Funktionsweise des umgekehrten Piezoeffekts im Anwendungskontext besser einordnen können. Gerade bei Quarzen und frequenzbestimmenden Bauelementen ist ein tiefes Verständnis der zugrunde liegenden Technologie entscheidend. PETERMANN-TECHNIK unterstützt mit Expertise im Bereich stabiler und präziser Frequenzlösungen für elektronische Schaltungen. Für weiterführende Fragen stehen die Frequenz-Experten des Unternehmens direkt per Telefon oder E-Mail zur Verfügung.
