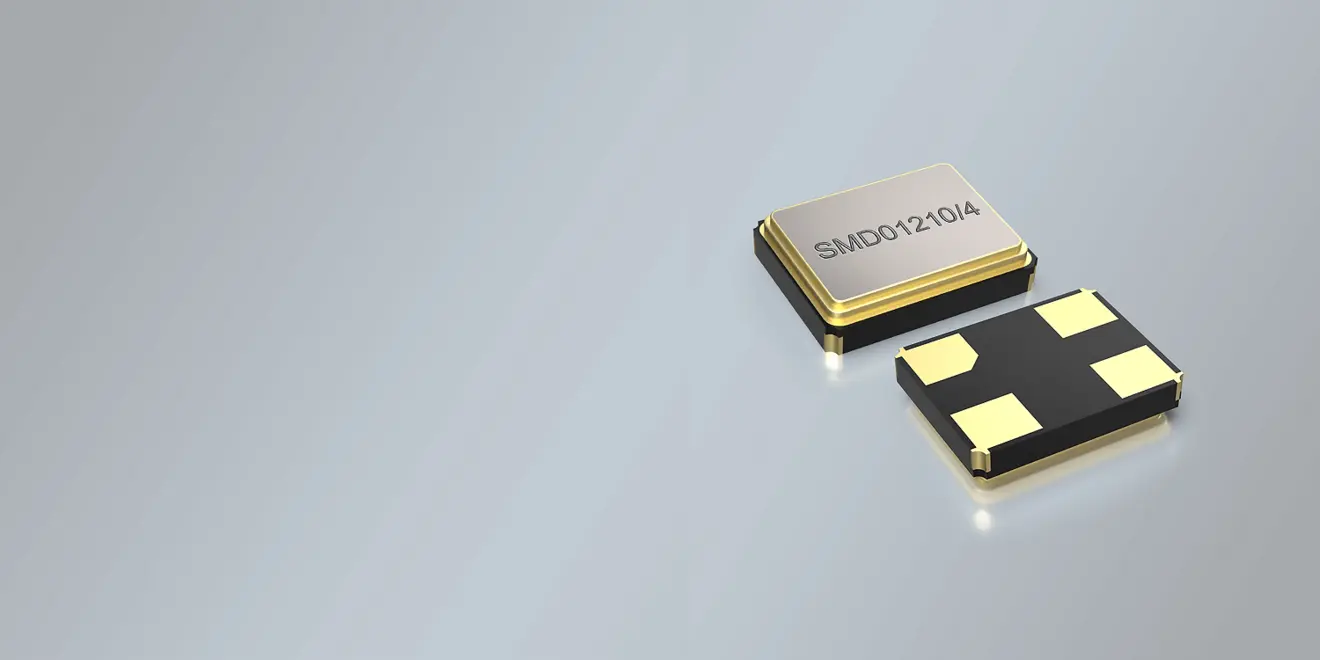

SMD Ceramic/4pads MHz Crystal 1.2 x 1.0 x 0.32 mm 24 – 285

SMD Schwingquarz 1,2 x 1,0 mm im Keramikgehäuse
Top Performance und exzellente Langlebigkeit zum günstigen Preis
Widerstandreduziertes Quarzdesign (LRT-Technologie) für schnelles und sicheres Anschwingen
Hoher Drive Level für die Verwendung in allen Schaltungen
Frequenztoleranz von ±10ppm@+25°C, enge Temperaturstabilitäten und minimale Alterungswerte lieferbar
Verwendung u.a. in Wearables, Automotive, Wireless (WLAN, WIFI, Zigbee, ISM, KNX, etc.), IoT, IoTT, M2M, GPS, Embedded, Industrial, Telecom, Medical, Hörgeräte, Telemedizin, bzw. überall, wo ein high performance low cost Quarz benötigt wird.

Produkt Name
SMD Quartz Crystal
Package
SMD Ceramic/4pad
Dimensions in mm (W x D x H)
1.2 x 1.0 x 0.32 mm
Frequency Range
32.00 - 96.00 MHz
NUMBER OF SOLDER PADS
4
STANDARD FREQUENCIES
24.0 MHz / 25.0 MHz / 26.0 MHz / 32.0 MHz /
38.4 MHz / 40.0 MHz /
48.0 MHz / 50.0 MHz
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF (8 pF standard), or Series
WORKING TEMPERATURE RANGES
-10/+60°C ~ -40/+85°C
DRIVE LEVEL
100 μW typ. / 200 μW max.
AGING
±1 ppm ~ ±3 ppm max. per year
EQUIVALENT SERIES RESISTANCE (ESR)
24.0 ~ 32.0 MHz = 200 Ω
32.0 ~ 38.0 MHz = 100 Ω
38.0 ~ 80.0 MHz = 80 Ω
80.0 ~ 285.0 MHz = 60 Ω
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
STORAGE TEMPERATURE
-55°+125°C
DELIVERY FORM
Tape and Reel (3.000 pcs reel)

	±10 ppm	±15 ppm	±20 ppm	±30 ppm
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
