NAME:SMD02502/4 (Low ESR)

IMAGE:1

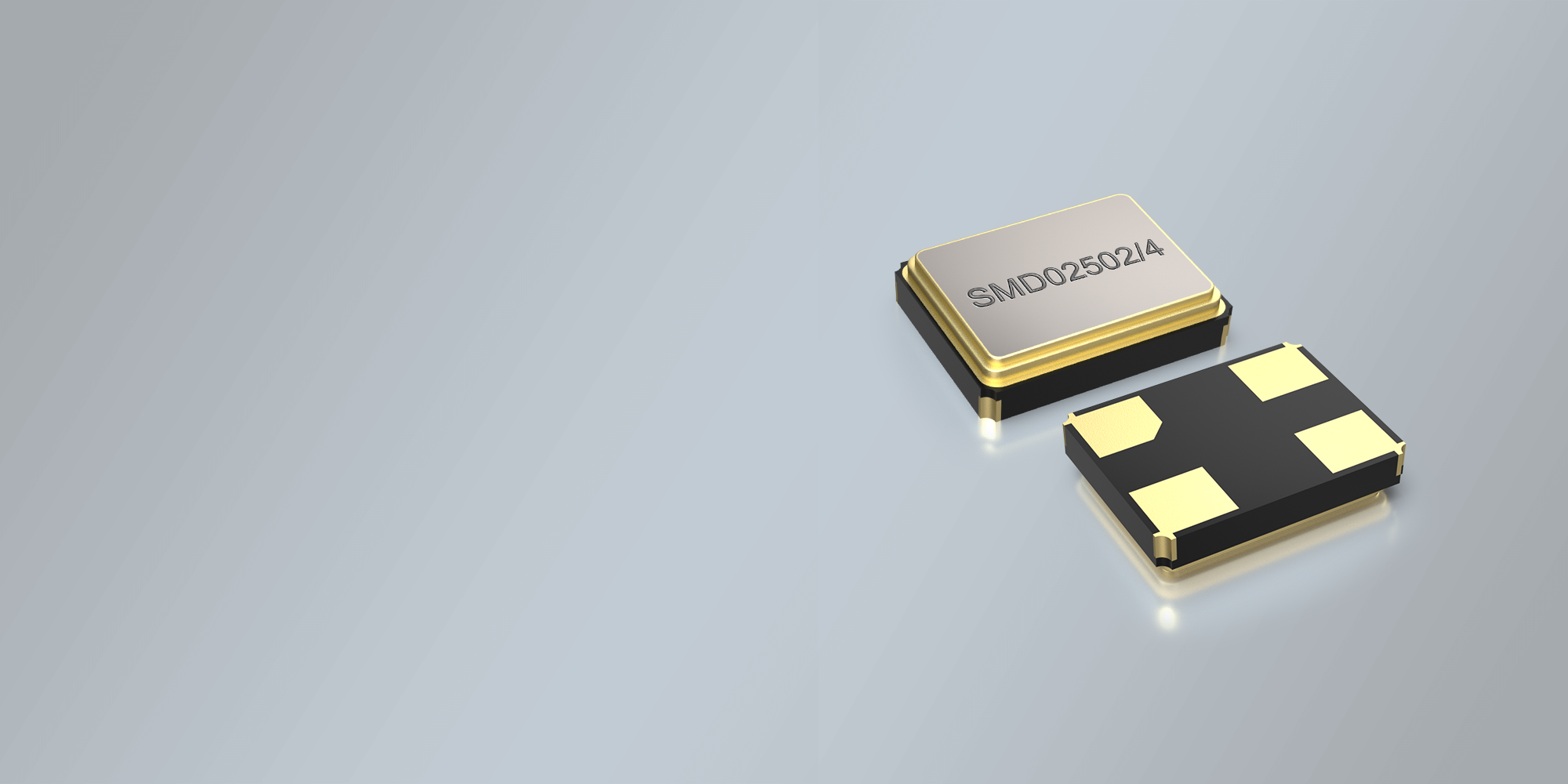

SMD QUARZ 2.5 x 2.0 mm 12.0 - 125.0 MHz

SMD QUARZ 2,5 x 2,0 mm 12.0 - 285.0 MHz

  • SMD Schwingquarz 2,5 x 2,0 mm im Keramikgehäuse
  • Top Performance und exzellente Langlebigkeit zum günstigen Preis
  • Widerstandreduziertes Quarzdesign (LRT-Technologie) für sehr schnelles und sehr sicheres Anschwingen
  • Frequenztoleranz von ±10ppm@+25°C, enge Temperaturstabilitäten und minimale Alterungswerte lieferbar
  • Verwendung u.a. in Wearables, Automotive, Wireless (WLAN, WIFI, Zigbee, ISM, KNX, etc.), IoT, M2M, GPS, Embedded, Industrial, Telecom, Medical, bzw. überall, wo ein high performance low cost Quarz benötigt wird.
  • Product Name

    SMD Quartz Crystal

  • Package

    SMD Ceramic/4pad

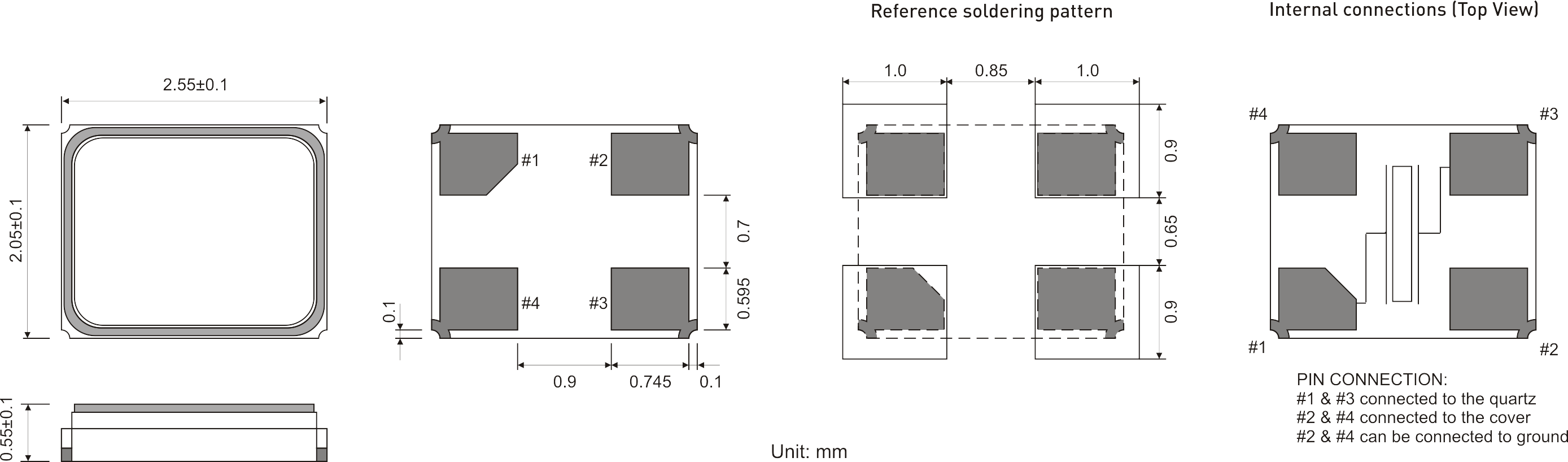

  • Dimensions in mm (W x D x H)

    2.5 x 2.0 x 0.6 mm

  • Frequency Range

    12.00 - 285.00 MHz

  • STANDARD FREQUENCIES

    12.0 MHz / 16.0 MHz / 16.384 MHz /
    18.432 MHz / 19.2 MHz / 20.0 MHz /
    24.0 MHz / 24.576 MHz / 25.0 MHz /
    26.0 MHz / 27.0 MHz / 27.12 MHz /
    30.0 MHz / 32.0 MHz / 37.4 MHz /
    38.4 MHz / 40.0 MHz / 48.0 MHz /
    50.0 MHz / 54.0 MHz

  • DELIVERY FORM

    Tape and Reel (3.000 pcs per reel)

  • STORAGE TEMPERATURE

    -55°+125°C

  • INSULATION RESISTANCE

    >500 MΩ DC/100V ±10%

  • AGING

    ±2 ppm per year standard

  • DRIVE LEVEL

    100 μW typ. / 200 μW max.

  • SHUNT CAPACITANCE C0

    2 pF max.

  • WORKING TEMPERATURE RANGES

    0/+50°C ~ -40/+125°C

  • LOAD CAPACITANCE (CL)

    Series or 6 pF ~ 50 pF

  • FREQUENCY TOLERANCES AT 25°C

    ±10 ppm ~ ±50 ppm

  • NUMBER OF SOLDER PADS

    4

  ±10 ppm ±15 ppm ±20 ppm ±30 ppm ±50 ppm
0/50 °C
-10/60 °C
0/70 °C
-20/70 °C
-40/85 °C
-40/105 °C
-40/125 °C
SMD QUARZ 2.5 x 2.0 mm 12.0 - 125.0MHz
  • Consumer Electronics
  • Networking
  • Industrial
  • RFID/NFC
  • IoT
  • Wearables
  • HD & Storage
  • Mobile Communication
  • PC/PC Peripheral/IT
  • WiMAX, WLAN, Wi-Fi
  • Embedded
  • Automotive

DATASHEET: SMD QUARTZ CRYSTAL SMD02502-4

SMD QUARTZ CRYSTAL SMD02502-4
