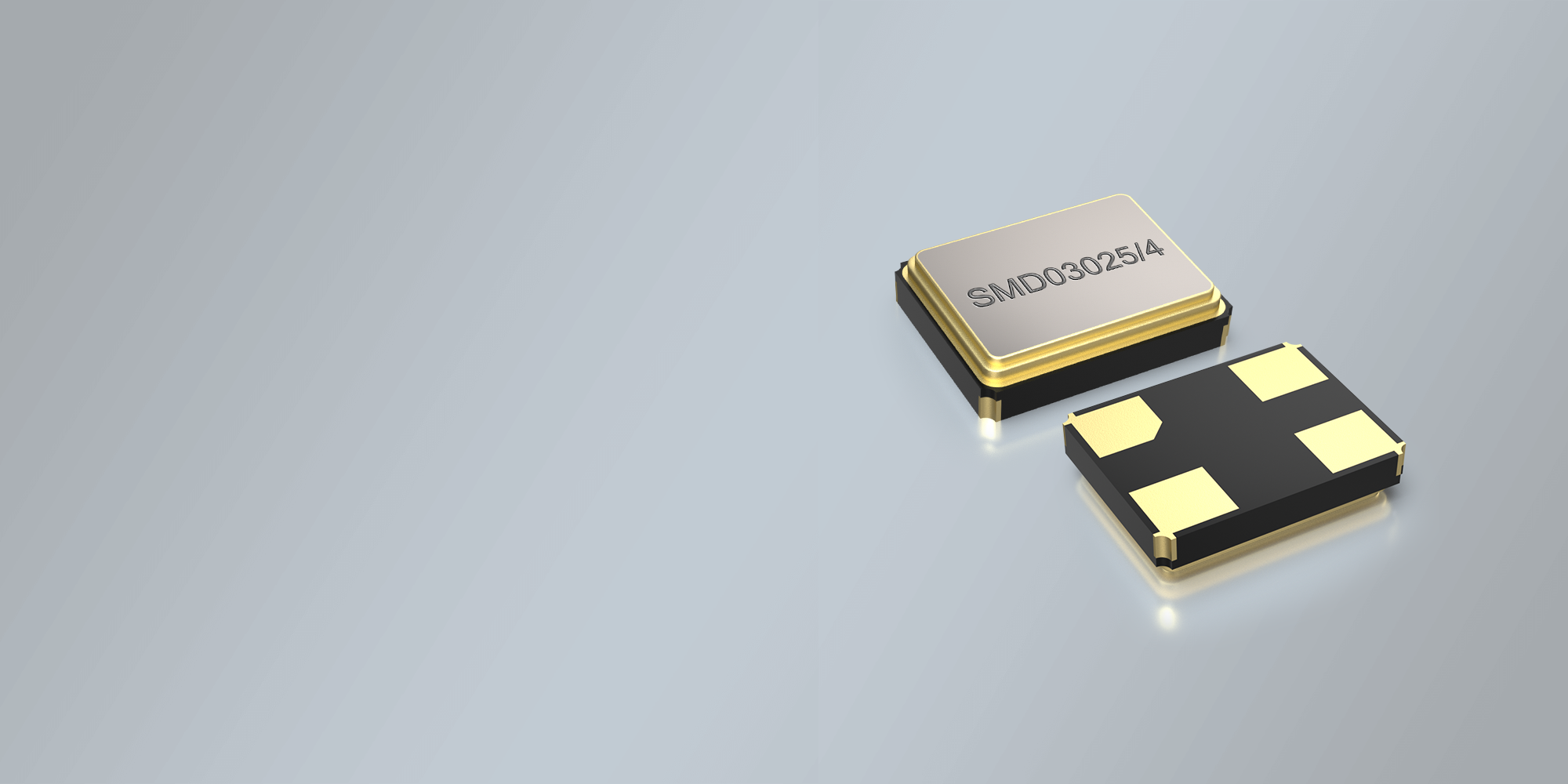

SMD QUARZ 3,2 x 2,5 mm 8.00 - 285.0 MHz
- SMD Schwingquarz 3,2 x 2,5 mm im Keramikgehäuse
- Top Performance und exzellente Zuverlässigkeit, günstigster Mini-SMD-Quarz
- Frequenztoleranz von ±10ppm@+25°C, enge Temperaturstabilitäten und minimale Alterungswerte lieferbar
- Widerstandreduziertes Quarzdesign (LRT-Technologie) für schnelles und sicheres Anschwingen
- Erweiterter Temperaturbereich bis -40/+125°C verfügbar
- Verwendung u.a. in Automotive, Wireless (WLAN, WIFI, Zigbee, ISM, KNX, etc.), IoT, M2M, GPS, Embedded, Industrial, Telecom, Medical, bzw. überall, wo ein kostengünstiger High Performance SMD Schwingquarz benötigt wird.
- Allgemeine Daten
- Temperaturstabilität
- Abmessungen
- Anwendungsbereiche
- Konfigurator Produktanfrage
- Konfigurator Musteranfrage
-
Produkt Name
SMD Quartz Crystal
-
Package
SMD Ceramic/4pad
-
Dimensions in mm (W x D x H)
3.2 x 2.5 x 0.8 mm
-
Frequency Range
8.00 - 285.00 MHz
-
NUMBER OF SOLDER PADS
4
-
STANDARD FREQUENCIES
8.0 MHz / 10.0 MHz / 12.0 MHz / 12.8 MHz / 13.0 MHz /13.56 MHz / 16.0 MHz / 16.384 MHz / 18.432 MHz / 19.2 MHz / 20.0 MHz / 24.0 MHz / 25.0 MHz / 26.0 MHz / 27.0 MHz / 27.12 MHz / 32.0 MHz / 37.4 MHz / 38.4 MHz / 40.0 MHz / 48.0 MHz / 50.0 MHz / 52.0 MHz
-
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
-
LOAD CAPACITANCE (CL)
6 pF ~ 30 pF (12 pF standard), or Series
-
WORKING TEMPERATURE RANGES
0/+50°C ~ -40/+125°C
-
SHUNT CAPACITANCE C0
2 pF max.
-
DRIVE LEVEL
100 μW typ. / 200 μW max. ( 500 μW available on request)
-
AGING
±2 ppm per year standard (±10 ppm max. after 10 years available on request)
-
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
-
STORAGE TEMPERATURE
-55°+125°C
-
DELIVERY FORM
Tape and Reel (3.000 pcs per reel)
±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
---|---|---|---|---|---|
-10/60 °C | • | • | • | • | • |
-20/70 °C | • | • | • | • | • |
-40/85 °C | • | • | • | • | |
-40/105 °C | • | • | |||
-40/125 °C | • | ||||
0/70 °C | • | • | • | • | • |
0/50 °C | • | • | • | • | • |
- Consumer Electronics
- Industrial
- Networking
- RFID/NFC
- IoT
- HD & Storage
- Wearables
- Mobile Communication
- PC/PC Peripheral/IT
- WiMAX, WLAN, Wi-Fi
- Embedded
- Automotive
