NAME:SMD0507/2

IMAGE:1

SMD QUARZ 7,0 x 5,0 mm 6.0 - 150.0 MHz

SMD QUARZ 7,0 x 5,0 mm 6.0 - 150.0 MHz

  • Top Performance und exzellente Langlebigkeit zum günstigen Preis
  • Erweiterter Temperaturbereich bis -40/125°C verfügbar
  • Excellenter Taktsignal Generator für CPU's
  • Qualifiziert für den Einsatz in Automotive Anwendungen
  • Bitte nicht verwenden für neue Applikationsdesigns –
    Verwenden Sie bitte dafür SMD Quarz 7,0 x 5,0 MHz
  • Product Name

    SMD Quartz Crystal

  • Gehäusetyp

    SMD Ceramic/2pad

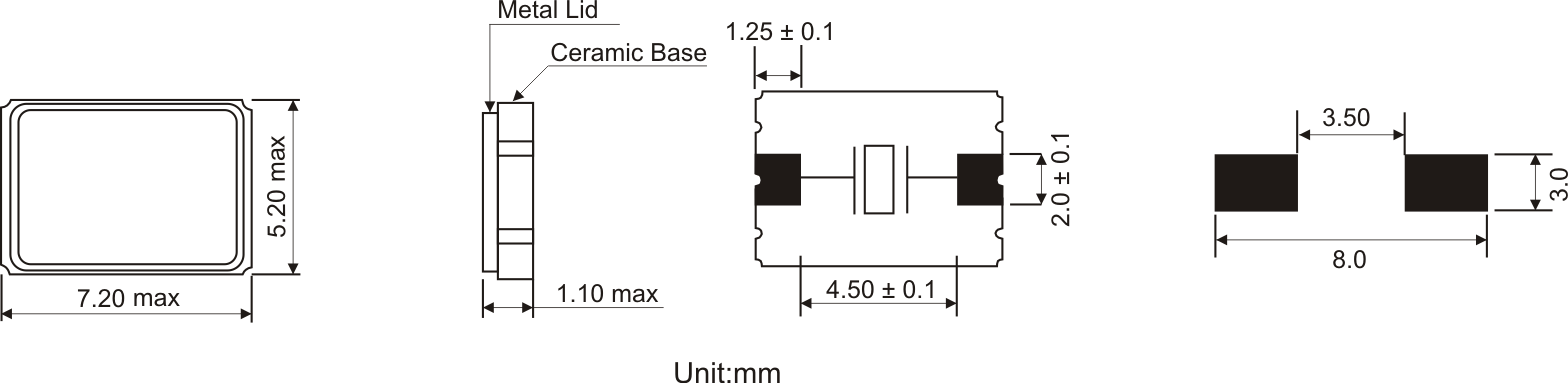

  • Abmessungen in mm (B x T x H)

    7.0 x 5.0 x 1.1 mm

  • Frequenzbereich

    6.00 - 150.00 MHz

  • NUMBER OF SOLDER PADS

    2 Please do not use this housing for new design Please use SMD0507/4 for new design

  • FREQUENCY RANGES (SEPARATED)

    6.0 ~ 48.0 MHz AT-Fundamental 40.0 ~ 150.0 MHz 3rd. Overtone AT-cut

  • FREQUENCY TOLERANCES AT 25°C

    ±10 ppm ~ ±30 ppm (±30 ppm standard)

  • LOAD CAPACITANCE (CL)

    10 pF ~ 32 pF or Series Resonance

  • WORKING TEMPERATURE RANGES

    -20/+70°C ~ -40/+125°C

  • RESONANCE RESISTANCE

    110 Ω max.

  • SHUNT CAPACITANCE C0

    7 pF max.

  • DRIVE LEVEL

    0.01 mW ~ 0.1 mW typ.

  • AGING

    ±3 ppm per year standard

  • INSULATION RESISTANCE

    >500 MΩ DC/100V ±10%

  • STORAGE TEMPERATURE

    -55°+125°C

  • DELIVERY FORM

    Tape and Reel (1.000 pcs per reel)

  ±10 ppm ±20 ppm ±30 ppm ±50 ppm ±100 ppm
-20/70 °C
-40/85 °C
-40/105 °C
-40/125 °C
*Operating temperature at 10 ppm is only up to -30°/+80°C
SMD QUARTZ CRYSTAL 7.0 x 5.0 mm 6.0 - 150.0MHz

DATASHEET: SMD QUARTZ CRYSTAL SMD0507-2

SMD QUARTZ CRYSTAL SMD0507-2
