NAME:SMD1045/2

IMAGE:1

SMD QUARZ 10,0 x 4,5 mm 3.2768 - 10.0 MHz

SMD QUARZ 10,0 x 4,5 mm 3.2768 - 10.0 MHz

  • SMD Schwingquarz 10,0 x 4,5 mm mit 2 Pad Gehäuse
  • Niedrige Frequenzen verfügbar
  • Frequenztoleranz von ±10ppm@+25°C, enge Temperaturstabilitäten und minimale Alterungswerte lieferbar
  • Erweiterter Temperaturbereich bis -40/+85°C verfügbar
  • Exzellenter Taktsignal Generator für CPU's
  • Produkt Name

    SMD Quartz Crystal

  • Package

    SMD Ceramic/2pad

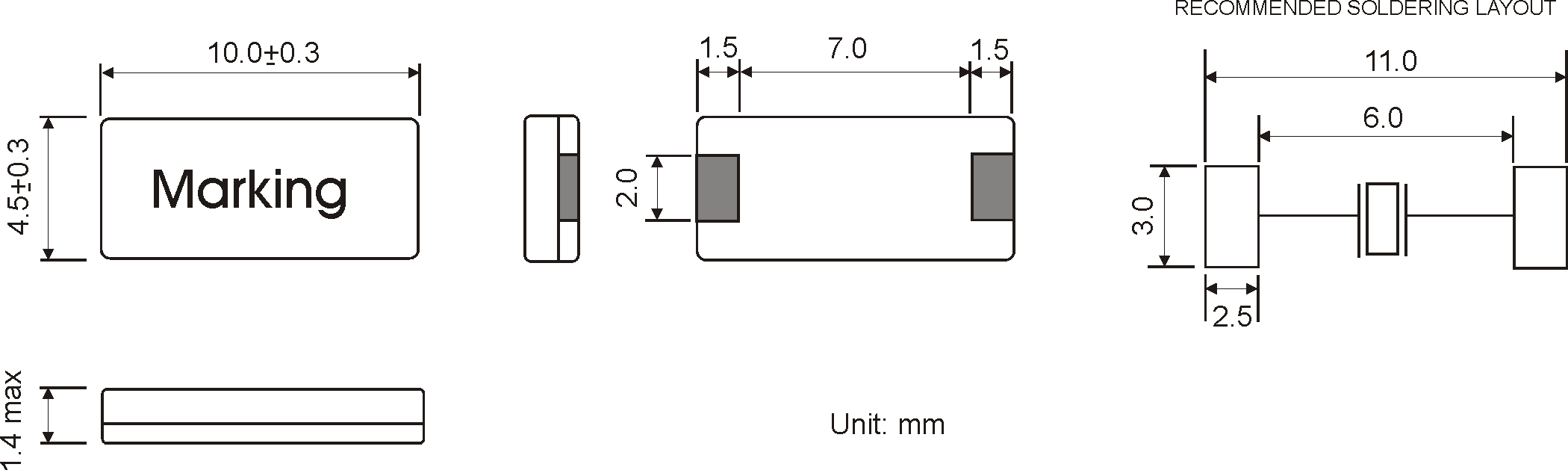

  • Dimensions in mm (W x D x H)

    10.0 x 4.5 x 1.4 mm

  • Frequency Range

    3.2768 MHz - 10 MHz

  • NUMBER OF SOLDER PADS

    2

  • FREQUENCY TOLERANCES AT 25°C

    ±20 ppm ~ ±50 ppm

  • LOAD CAPACITANCE (CL)

    10 pF ~ 30 pF or Series, 18 pF standard

  • WORKING TEMPERATURE RANGES

    0/+50°C ~ -40/+85°C

  • RESONANCE RESISTANCE

    120 Ω max.

  • SHUNT CAPACITANCE C0

    7 pF max.

  • DRIVE LEVEL

    0.1 mW standard (optional 0.5 mW available)

  • AGING

    ±5 ppm per year

  • INSULATION RESISTANCE

    >500 MΩ DC/100V ±10%

  • STORAGE TEMPERATURE

    -55°+125°C

  • DELIVERY FORM

    Tape and Reel (1.000 pcs per reel)

  ±15 ppm ±20 ppm ±30 ppm ±50 ppm
0/70 °C
-10/60 °C
-40/85 °C
0/50 °C
-20/70 °C
SMD QUARZ 10,0 x 4,5 mm 3.2768 - 10.0MHz

DATASHEET: SMD QUARTZ CRYSTAL SMD1045-2

SMD QUARTZ CRYSTAL SMD1045-2
