SMD SPXO OSZILLATOR 2,5 x 2,0 mm

THT OCXO OSZILLATOR 50.8 x 50.8 mm 10.0-50.0 MHz

  • Top Performance und exzellente Zuverlässigkeit zum günstigen Preis
  • SC-Cut und AT-Cut basiertes OCXO Design
  • Extrem großer Versorgungsspannungsbereich von 3.3 ~ 12 VDC
  • Kurze Warm-up Zeit und ausgezeichnetes Einlaufverhalten
  • Höchste Stabilität, hervorragende Phasenrauschwerte, niedriger Stromverbrauch
  • Erweiterter Temperaturbereich bis -40/+75°C verfügbar
  • Product Name

    OCXO

  • Package

    THT Metal

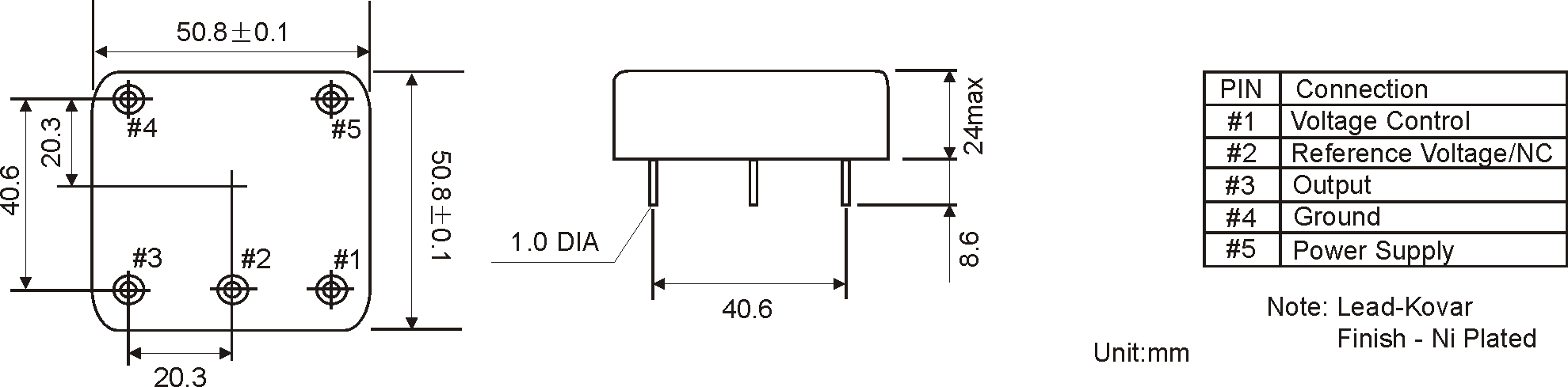

  • Dimensions in mm (W x D x H)

    50.8 x 50.8 x 24.0 mm

  • Frequency Range

    10.00 - 50.00 MHz

  • FREQUENCY ACCURACY

    ±0.2 ppm (control voltage centered)

  • FREQUENCY STABILITY VS. AGING AT-CUT

    ±0.002 ppm/day / ±0.2 ppm/first year / ±2 ppm/10 years

  • FREQUENCY STABILITY VS. AGING SC-CUT

    ±0.001 ppm/day / ±0.1 ppm/first year / ±0.35 ppm/10 years

  • FREQUENCY STABILITY VS. LOAD

    ±0.002 ppm / load change of ±10 %

  • FREQUENCY STABILITY VS. SUPPLY VOLTAGE

    ±0.002 ppm / supply voltage changement of ±5 %

  • FREQUENCY STABILITY VS. TEMPERATURE

    Click Tab Frequency Stability

  • SHORT TERM STABILITY

    1x10E-11/s (10 MHz SC)

  • OPERATING TEMPERATURE RANGE

    0/+50°C ~ -40/+75°C

  • STORAGE TEMPERATURE RANGE

    -40/+100°C

  • SUPPLY VOLTAGE

    +5.0VDC ±5% / +12VDC ±5%

  • CURRENT CONSUMPTION

    5.0W max. during warm-up / 2.0W max. when static

  • WARM-UP TIME AT-CUT

    ±0.2 ppm <5 minutes

  • WARM-UP TIME SC-CUT

    ±0.1 ppm <5 minutes

  • FREQUENCY CONTROL RANGE AT-CUT

    ±3.0 ppm

  • FREQUENCY CONTROL RANGE SC-CUT

    ±0.7 ppm

  • CONTROL VOLTAGE

    0 ~ 5 VDC

  • SLOPE

    POSITIVE

  • LINEARITY

    ±10%

  • PHASE NOISE 10 Hz

    -120 dBc/Hz

  • PHASE NOISE 100 Hz

    -140 dBc/Hz

  • PHASE NOISE 1 kHz

    -145 dBc/Hz

  • PHASE NOISE 10 kHz

    -150 dBc/Hz

  • OUTPUT SIGNAL AND LOAD CHARACTERISTICS

    Click Tab Output Waveform

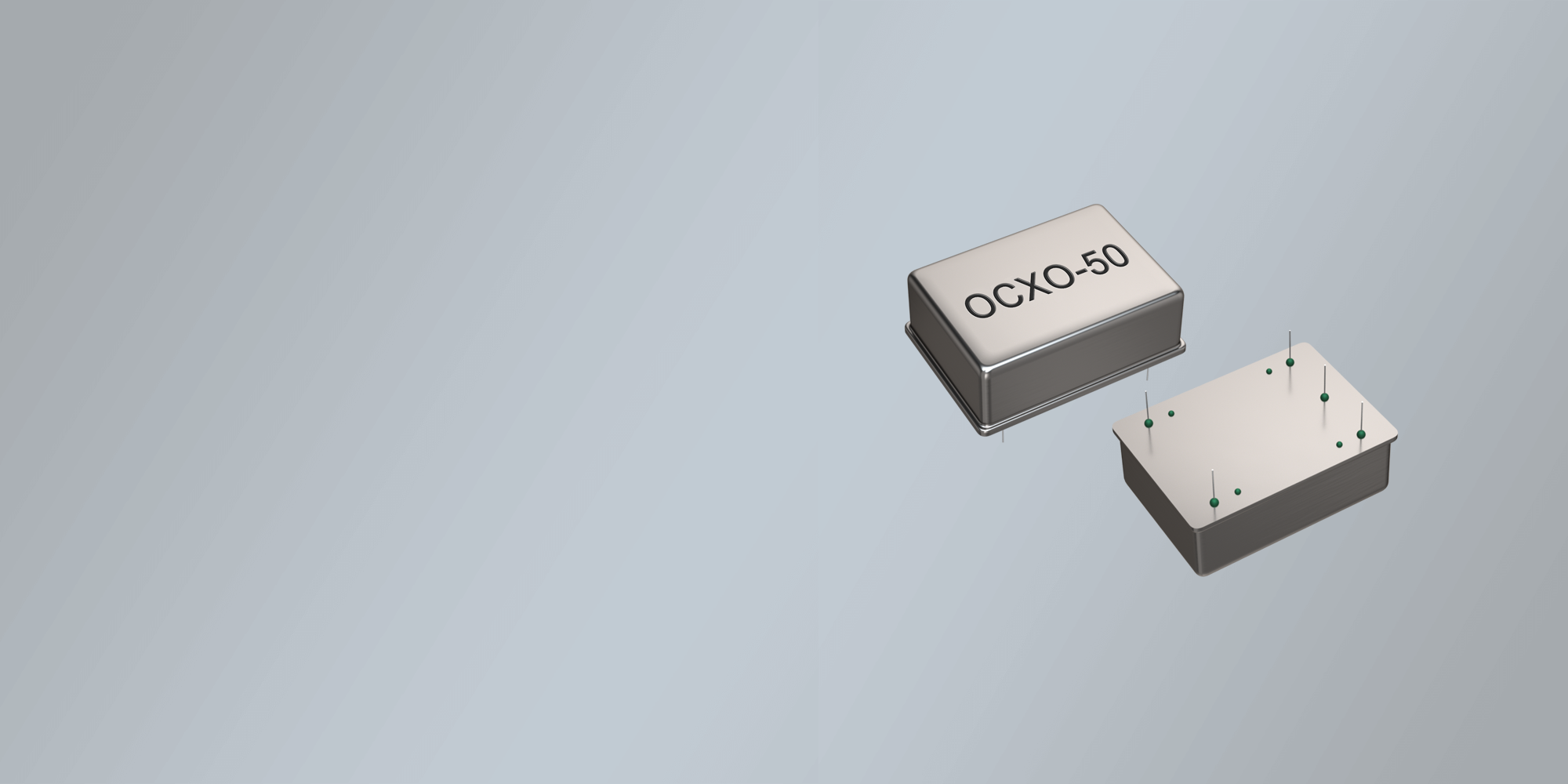

THT METAL OCXO OSCILLATOR 50.8 x 50.8 mm

DATASHEET: THT LOW POWER OSCILLATOR OCXO-50

THT LOW POWER OCXO-50
