Normen und Messmethoden für Quarze

Für die Messung und Prüfung von Quarzen sind vor allem die IEC 60444-Serie, DIN EN 60444, MIL-PRF-3098, MIL-STD-202 sowie die JEDEC JESD22-Serie relevant. Die IEC 60444-Reihe beschreibt zentrale Messmethoden für piezoelektrische Quarz-Resonatoren, darunter Resonanzfrequenz, Serienwiderstand und Ersatzschaltbildparameter. DIN EN 60444 ist die deutsche beziehungsweise europäische Übernahme dieser internationalen IEC-Normen und damit inhaltlich direkt anschlussfähig. MIL-PRF-3098 und MIL-STD-202 definieren zusätzliche Anforderungen und Umweltprüfungen, insbesondere für robuste und militärische Anwendungen. Ergänzend deckt die JESD22-Serie Zuverlässigkeits- und Umwelttests wie thermische Zyklen, Feuchteprüfungen und Lebensdauertests ab.

Die IEC 60444-Serie ist die zentrale Normenreihe für Messmethoden an piezoelektrischen Quarz-Resonatoren. Sie legt fest, wie wichtige elektrische Kennwerte wie Resonanzfrequenz, Resonanzwiderstand, ESR, Gütefaktor Q und motionalen Parameter zuverlässig bestimmt werden. In IEC 60444-1 wird beispielsweise die Zero-Phasen-Methode in einer π-Schaltung zur Messung von Resonanzfrequenz und Serienwiderstand beschrieben. Weitere Teile der Norm behandeln Anwendungshinweise, die Bestimmung von Ersatzschaltbildparametern sowie Netzwerkanalysator-Verfahren für Serien- und Parallelresonanz. Damit schafft die Norm eine einheitliche Grundlage für vergleichbare und reproduzierbare Quarzmessungen.

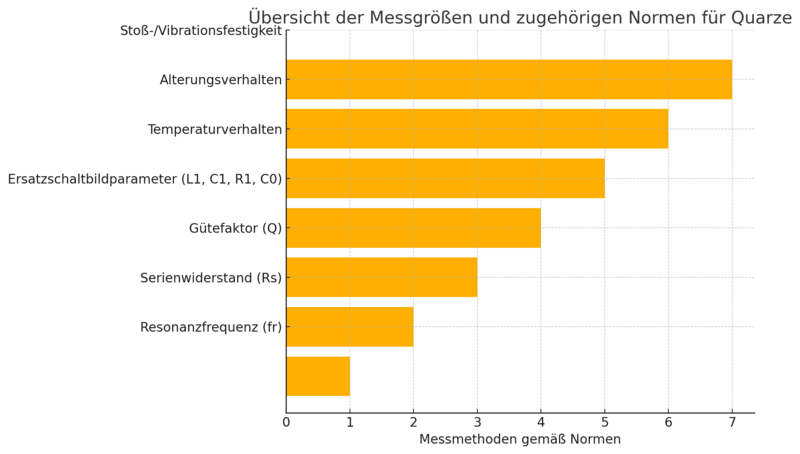

Nach den relevanten Normen werden bei Quarzen mehrere zentrale Messgrößen bestimmt, die für Funktion und Qualität entscheidend sind. Dazu gehören die Resonanzfrequenz bei Serienresonanz, der Serienwiderstand Rs beziehungsweise der Ersatzserienwiderstand ESR sowie der Gütefaktor Q. Ebenfalls wichtig sind die Ersatzschaltbildparameter wie L1, C1, R1 und C0, da sie das elektrische Verhalten des Quarzes präzise beschreiben. Zusätzlich werden je nach Anforderung Frequenzänderungen über Temperatur, Langzeitdrift sowie Stoß- und Vibrationsfestigkeit geprüft. Diese Messwerte sind wesentlich, um Quarze für industrielle, anspruchsvolle oder qualitätskritische Anwendungen sicher zu bewerten.

Die normgerechte Messung von Resonanzfrequenz und Serienwiderstand erfolgt gemäß IEC 60444-1 typischerweise mit der Zero-Phasen-Methode in einer π-Schaltung. Dabei wird die Frequenz ermittelt, bei der der Quarz seine Serienresonanz erreicht und das Phasenverhalten den definierten Messbedingungen entspricht. Auf dieser Basis lässt sich auch der Serienwiderstand Rs als Maß für die Energieverluste bei Resonanz bestimmen. Die Norm sorgt dafür, dass Messaufbau, Prüfbedingungen und Auswertung einheitlich erfolgen und Ergebnisse vergleichbar bleiben. Gerade für die Auswahl und Qualifizierung von Schwingquarzen ist diese standardisierte Vorgehensweise von hoher Bedeutung.

Für Quarze sind Umwelt- und Zuverlässigkeitsprüfungen nach MIL-STD-202, MIL-PRF-3098 und der JEDEC JESD22-Serie besonders wichtig. Diese Normen decken Belastungen ab, die im praktischen Einsatz zu Frequenzänderungen, Alterung oder mechanischen Schäden führen können. Dazu zählen thermische Zyklen, Feuchtetests, Lebensdauertests sowie Prüfungen auf Stoß- und Vibrationsfestigkeit. Solche Tests helfen dabei, die mechanische Belastbarkeit und die langfristige Frequenzstabilität eines Quarzes unter realistischen Bedingungen zu bewerten. Vor allem in industriellen und anspruchsvollen Anwendungen sind diese Prüfungen ein wesentlicher Bestandteil der Qualitäts- und Zuverlässigkeitssicherung.
