Die NANO-SMD-Schwingquarzserie SMD01210/4 vereint kompromisslose Miniaturisierung mit sehr breitem Frequenzbereich, hohem Drive Level und der bewährten LRT-Technologie – für sicheres Anschwingen in Wearables, ISM-Applikationen, IoT und IIoT, Sensoren, Medizin- und Industrieapplikationen sowie in allen Endprodukten, die Schwingquarze mit sehr hoher Schock- und Vibrationsresistenz benötigen.

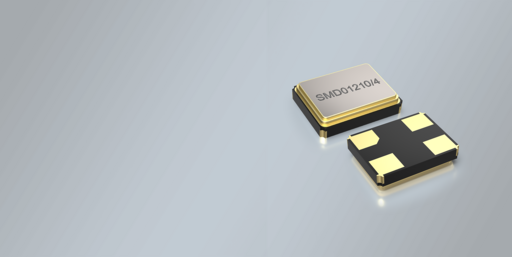

Landsberg am Lech, 10. August 2026 – Die PETERMANN-TECHNIK GmbH erweitert ihr Quarzportfolio um ein echtes Highlight: den neuen SMD-Schwingquarz der Serie SMD01210/4 im ultrakompakten 1,2 × 1,0 mm-Keramikgehäuse mit 4 Lötpads. Der NANO-SMD-Schwingquarz kombiniert kleinste Baugröße mit einem außergewöhnlich breiten Frequenzbereich von 24 bis 285 MHz und setzt damit neue Maßstäbe für platzkritische, leistungshungrige Designs.
Herzstück des neuen Quarzes ist der auf der LRT-Technologie (Low ESR Resonator Technology) basierende Quarzresonator. Das widerstandsreduzierte Resonatordesign sorgt für ein schnelles und sehr sicheres Anschwingen – auch dort, wo andere Quarze an ihre Grenzen kommen. In Verbindung mit einem sehr hohen Drive Level von 200 µW max. bietet der SMD01210/4 spürbare Reserven für anspruchsvolle Oszillatorschaltungen und maximale Betriebssicherheit über die gesamte Lebensdauer.
Präzision, die überzeugt
Trotz seiner minimalen Abmessungen liefert der SMD01210/4 herausragende Frequenzwerte. Die Frequenztoleranz bei +25 °C beträgt ±10 ppm. Die Frequenzstabilität liegt bei ±10 ppm über die Temperaturbereiche bis –20/+70 °C und bei ±15 ppm bzw. ±20 ppm im erweiterten Industriebereich von –40/+85 °C. Die Alterung beträgt lediglich ±10 ppm nach 10 Jahren – ein Wert, der für dauerhaft stabile Systeme – insbesondere in Wireless-Applikationen - spricht.
Die Serie ist aktuell in fünf Temperaturbereichen lieferbar: –10/+60 °C, 0/+70 °C, –20/+70 °C, -30/+85°C und –40/+85 °C – vom Consumer-Einsatz bis zur robusten Industrieanwendung.
| Bezeichnung | SMD01210/4 (Low ESR) |
| Gehäuse | SMD-Keramikgehäuse, 4 Pads, 1,2 × 1,0 × 0,32 mm |
| Frequenzbereich | 24 – 285 MHz |
| Frequenztoleranz (+25 °C) | ±10 ppm |
| Frequenzstabilität | ±10 ppm (bis –20/+70 °C); ±15 / ±20 ppm (–40/+85 °C) |
| Temperaturbereiche | –10/+60 °C · 0/+70 °C · –20/+70 °C · -30/+85°C · –40/+85 °C |
| Alterung | ±10 ppm nach 10 Jahren |
| Drive Level | 100 µW typ. / 200 µW max. |
| Technologie | LRT – Low ESR Resonator Technology |
Der Unterschied im Detail
Gegenüber vergleichbaren Marktprodukten hebt sich der SMD01210/4 in drei Punkten klar ab: der proprietären LRT-Technologie für sicheres Anschwingen aufgrund der widerstandsreduzierten Resonatordesigns, dem sehr hohen Drive Level von 200 µW max. und dem außergewöhnlich breiten Frequenzbereich von 24 bis 285 MHz – und das alles im kompakten 4-Pad-Keramikgehäuse von nur 1,2 × 1,0 mm.
Damit ist der neue Schwingquarz prädestiniert für Wearables, Fitness-Tracker, intelligente Ringe und Brustgurte, Pulsoximeter, Glukosesensoren, Hörgeräte, IoT-, IIoT- und Smart-Home-Geräte, Wireless-Anwendungen wie WLAN, WiFi, Zigbee und ISM, GPS-Module, Consumer-Electronics, Telecom sowie industrielle und medizintechnische Systeme aller Art. Bzw. alle Applikationen, die sehr schock- und vibrationsfeste Schwingquarze benötigen.
„Mit dem SMD01210/4 zeigen wir, dass sich kleinste Baugröße, extremer Frequenzbereich und höchste Betriebssicherheit nicht ausschließen. Basierend auf der durch uns exklusiven erhältlichen LRT-Technologie und der hohe Drive Level geben Entwicklern genau die Reserven, die moderne Hochfrequenz-Designs brauchen – bei einem hervorragenden Preis-Leistungs-Verhältnis.“
— Roland Petermann, Geschäftsführer der PETERMANN-TECHNIK GmbH
