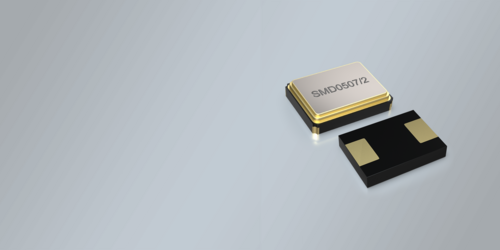

SMD SCHWINGQUARZ 6.0x3.5mm mit 2 Lötpads und 7.0x5.0mm mit 2 Lötpads günstig kaufen
Sie erhalten von uns weiterhin SMD-Quarze im Keramikgehäuse 7.0x5.0mm und 6.0x3.5mm mit 2 Lötpads zu günstigen Preisen und innerhalb kurzfristiger Liefertermine.
Viele Quarzhersteller haben die Belieferung mit 7.0x5.0/2pad und 6.0x3.5mm/2pad SMD-Schwingquarzen sofort und ohne Last Time Buy eingestellt. Dadurch hat sich weltweit eine sehr große Unterdeckung ergeben, die wir entsprechend bedienen können. Durch die Implementierung unserer 2pad-Keramikgehäuse können wir dieses Gap schließen und jedem Kunden, der einen 7.0x5.0/2pad oder 6.0x3.5mm/2pad Schwingquarz im entsprechenden Keramikgehäuse sucht, eine bleifrei und RoHS konforme Lösung mit kurzem Liefertermin anbieten. Bei unseren Keramikgehäusen handelt es sich um sogenannte „seam sealded“ Gehäuse. Bei der „seam sealed“ Quarzversionen wird der Deckel auf den Keramikkörper geschweißt. Hierfür verfügt der Keramikkörper über einen verbundenen Metallrahmen, auf den dann der Deckel aufgeschweißt wird. Im Vergleich zu früher lieferbaren SMD-Quarzen im „glass sealed“ Gehäuse (nicht bleifrei, sondern nur RoHS compliant) oder Full Ceramic Gehäusen, sind unsere können mit unseren „seam sealed“ Ausführungen sehr hohe Frequenzgenauigkeiten eingehalten werden.
Unsere Alternativquarze sind im Bereich von 6 – 8 Wochen lieferbar, nach Möglichkeit früher. Die 7.0x5.0mm/2pad Schwingquarze können im Frequenzbereich von 6.0 bis 160 MHz geliefert werden, bzw. die 6.0x3.5mm/2pad SMD-Quarze im Frequenzbereich von 8.0 bis 160 MHz. Der Temperaturbereich reicht bei beiden Versionen von 0/+70°C bis zu -40/+125°C, wobei auch Automotive kompatible Lösungen geliefert werden können. Die Frequenztoleranz bei +25°C beträgt ±10ppm max., bzw. die Temperaturstabilität über -20/+70°C ±10ppm max., ±15ppm über -40/+85°C und ±50ppm über -40/+125°C.
Selbstverständlich verfügen alle in diesen beiden Keramikgehäusen verbauten Quarzresonatoren über das bei unseren Kunden enorm beliebte LOW ESR Resonatordesign. Das bedeutet, dass die verwendeten Quarzresonatoren widerstandsoptimiert sind und durch die niedrigen Widerstände (ESR) eine enorm hohe Anschwingsicherheit in der Kundenschaltung erreichen, auch dann, wenn die negativen Eingangswiderstände von den Oszillatorstufen der verwendeten ICs oder SOCs niedrig sind, oder sogar stark streuen.
Die Quarzresonatoren stammen alle aus der eigenen Fertigung. Damit werden unsere Quarze nicht, wie bei vielen Mitbewerbern, nur assembliert (Montage eines Quarzresonators von Drittanbietern ins Gehäuse), sondern wir verwenden ausschließlich Schwingquarzresonatoren aus eigener Fertigung. Top-Qualität wie wir sie verstehen. Vom Quarzrohmaterial bis hin zum fertigen Schwingquarz oder Oszillator haben wir alles unter eigener Kontrolle. 100% geprüfte Qualität, damit Sie Ihre Applikation/en jahrelang sicher mit höchstqualitativen Quarzen exzellenter Performance betreiben können.
Günstige SMD SCHWINGQUARZE von Petermann Technik
Ergänzend zu unserem sehr breiten und tiefen Produktspektrum, bietet unser Leistungsspektrum als echten Mehrwert einen umfangreichen Design-in Service an, der unter anderem auch sehr effektive In-Circuit-Tests unserer SMD Quarze beinhaltet. Über unsere Website können Sie nicht nur einfach mit uns Kontakt aufnehmen, sondern auch in jeder Produktgruppe Ihr Wunschprodukt konfigurieren und über die entsprechenden Menüpunkte anfragen, oder auch sofort Musterquarze anfordern. Alles schnell und easy, damit wir unsere Kunden sehr sicher und schnell beim Entwickeln der entsprechenden Anwendungen unterstützen können.
Mittels der entsprechenden Konfiguratoren können Sie die beiden Quarzversionen bei uns Anfragen oder Muster anfordern. Nutzen Sie den direkten und schnellen weg zu uns. 1 Klick und Ihnen wird sofort geholfen, oder Sie werden von uns entsprechend unterstützt.
Konfigurator 7.0x5.0mm/2pad Quarz Anfrage // Muster
Konfigurator 6.0x3.5mm/2pad Quarz Anfrage // Muster
In den 26 Jahren unserer Firmengeschichte etablierten wir uns zu dem Experten für Quarze und Oszillatoren. Profitieren Sie von unserer Performance – Ihr Erfolg ist unser Ziel!
FAQ - Fragen und Antworten zu SMD SCHWINGQUARZ 6.0x3.5mm mit 2 Lötpads und 7.0x5.0mm mit 2 Lötpads günstig kaufen
Fragen und kurze leicht verständliche Antworten zu SMD SCHWINGQUARZ 6.0x3.5mm mit 2 Lötpads und 7.0x5.0mm mit 2 Lötpads günstig kaufen
Welche SMD-Schwingquarze mit 2 Lötpads in 6.0x3.5mm und 7.0x5.0mm sind kurzfristig lieferbar?
PETERMANN-TECHNIK bietet weiterhin SMD-Schwingquarze im Keramikgehäuse 6.0x3.5mm mit 2 Lötpads sowie 7.0x5.0mm mit 2 Lötpads an. Diese Bauformen sind besonders gefragt, da viele Hersteller die Belieferung dieser Varianten kurzfristig und ohne Last Time Buy eingestellt haben. Durch eigene Alternativlösungen im 2pad-Keramikgehäuse kann die entstandene weltweite Unterdeckung zuverlässig bedient werden. Die typischen Lieferzeiten liegen bei etwa 6 bis 8 Wochen, nach Möglichkeit auch früher. Damit erhalten industrielle Kunden eine verfügbare, bleifreie und RoHS-konforme Lösung für bestehende und neue Designs.
Welche Frequenzbereiche und Temperaturbereiche decken die 2pad SMD-Quarze in 7.0x5.0mm und 6.0x3.5mm ab?
Die 7.0x5.0mm/2pad Schwingquarze sind im Frequenzbereich von 6,0 bis 160 MHz erhältlich. Die 6.0x3.5mm/2pad SMD-Quarze decken Frequenzen von 8,0 bis 160 MHz ab. Beide Versionen sind für Temperaturbereiche von 0/+70°C bis hin zu -40/+125°C verfügbar. Zusätzlich können auch Automotive-kompatible Lösungen realisiert werden. Dadurch eignen sich diese SMD-Schwingquarze für ein breites Spektrum industrieller, robuster und temperaturkritischer Anwendungen.
Welche Genauigkeit und Temperaturstabilität bieten seam sealed SMD-Schwingquarze mit 2 Lötpads?
Die Frequenztoleranz bei +25°C beträgt bei diesen SMD-Schwingquarzen maximal ±10 ppm. Bei der Temperaturstabilität werden über -20/+70°C maximal ±10 ppm erreicht, über -40/+85°C maximal ±15 ppm und über -40/+125°C maximal ±50 ppm. Eingesetzt werden seam sealed Keramikgehäuse, bei denen der Deckel auf einen Metallrahmen des Keramikkörpers aufgeschweißt wird. Diese Bauweise unterstützt hohe Frequenzgenauigkeiten und eine zuverlässige Langzeitperformance. Für anspruchsvolle Elektronikentwicklungen ist das ein wichtiger Vorteil gegenüber älteren Gehäusevarianten.
Was sind die Vorteile von LOW ESR SMD-Quarzen für Oszillatorschaltungen mit ICs und SoCs?
Alle in diesen Keramikgehäusen eingesetzten Quarzresonatoren verfügen über ein LOW ESR Resonatordesign. Durch die widerstandsoptimierte Auslegung und die niedrigen ESR-Werte wird eine sehr hohe Anschwingsicherheit in der Kundenschaltung erreicht. Das ist besonders wichtig, wenn die negativen Eingangswiderstände der verwendeten Oszillatorstufen in ICs oder SoCs niedrig sind oder stark streuen. So lassen sich Startprobleme und instabile Schwingbedingungen deutlich reduzieren. Für Entwickler bedeutet das mehr Sicherheit bei Design-in, Serienanlauf und Langzeitbetrieb.
Sind die SMD-Quarze 6.0x3.5mm und 7.0x5.0mm mit 2 Lötpads bleifrei und RoHS-konform erhältlich?
Ja, die angebotenen 2pad SMD-Schwingquarze in 6.0x3.5mm und 7.0x5.0mm sind als bleifreie und RoHS-konforme Lösungen verfügbar. Damit eignen sie sich ideal als Ersatz für ältere Bauformen, die teilweise nur RoHS-compliant, aber nicht bleifrei waren. Zum Einsatz kommen seam sealed Keramikgehäuse, die eine moderne und zuverlässige Alternative zu früheren glass sealed Ausführungen darstellen. Gerade bei Redesigns und Second-Source-Projekten ist diese Konformität ein entscheidender Faktor. Unternehmen erhalten so eine technisch und regulatorisch passende Lösung für aktuelle Anforderungen.
Warum PETERMANN-TECHNIK SMD-Schwingquarze 6.0x3.5mm mit 2 Lötpads und 7.0x5.0mm mit 2 Lötpads günstig kaufen?
PETERMANN-TECHNIK ist seit vielen Jahren auf Quarze, Oszillatoren und frequenzerzeugende Bauelemente spezialisiert und bietet fundierte Expertise für industrielle Anwendungen. Die eingesetzten Quarzresonatoren stammen aus eigener Fertigung und werden nicht nur aus Drittkomponenten assembliert, was für hohe Qualitätskontrolle über die gesamte Wertschöpfung sorgt. Kunden profitieren von 100% geprüfter Qualität, LOW ESR Design, kurzen Lieferzeiten und einer verlässlichen Alternative bei abgekündigten 2pad-Bauformen. Zusätzlich unterstützt PETERMANN-TECHNIK mit Design-in Service, In-Circuit-Tests, Konfiguratoren und der Möglichkeit, direkt Muster anzufordern. Wer SMD-Schwingquarze in 6.0x3.5mm oder 7.0x5.0mm mit 2 Lötpads günstig und technisch sicher beschaffen möchte, findet hier einen erfahrenen und leistungsstarken Partner.
