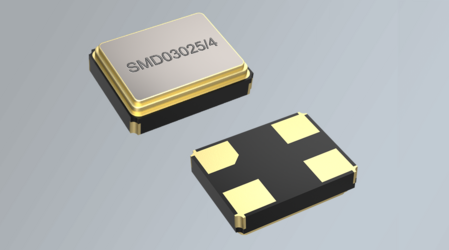

SMD QUARZ 3.2x2.5mm ist der günstige MHz SMD-Schwingquarz mit exzellenter Performance und Langlebigkeit
Der MHz SMD Quarz im 3.2x2.5mm/4pad Keramikgehäuse ist ein sehr günstigster SMD Schwingquarz und entwickelte sich unter anderem auch aufgrund seines LOW ESR Resonatordesigns zum Liebling aller Applikationen, in denen günstige SMD Taktgeber mit exzellenter Performance, Qualität und Langlebigkeit eingesetzt werden. Aufgrund vom widerstandsoptimierten Resonatordesign schwingen die SMD Schwingquarze der Serie SMD03025/4 auch dann sehr sicher und sehr schnell an, wenn die negativen Eingangswiderstände von den Oszillatorstufen der verwendeten ICs und SOCs niedrig sind, oder sehr stark streuen. Der im Frequenzspektrum von 8 – 285 MHz (Schwingmodus: AT-Grundton) lieferbare Quarz der Serie SMD03025/4 ist mit einer Frequenztoleranz bei +25°C von max. ±10 ppm lieferbar. Der Temperaturbereich erstreckt sich von 0/+70°C bis -40/+125°C. Dabei beträgt die Temperaturstabilität über den Temperaturbereich von 0/+70°C bis -20/+70°C ±10ppm, bei -40/+85°C ±15ppm, bei -40/+105°C ±30ppm und -40/+125°C ±50ppm. Die Alterung kann man auf max. ±10 ppm nach 10 Jahren dimensionieren, so dass der Schwingquarz der Serie SMD03025/4 unter anderem auch in Funkapplikationen enorm viel eingesetzt wird. In Funkapplikationen wird neben dem günstigen Preis auch der sehr niedrige Widerstand und die hohe Genauigkeit enorm geschätzt.
Aufgrund des niedrigen Widerstandes kann zusätzlich auch Systemenergie in batteriebetriebenen Applikationen eingespart werden. Selbstverständlich sind bei uns auch Referenzdesigns für alle am Markt befindlichen Funk-ICs und Funk-SOCs erhältlich. Die Funkapplikationen sind alle Endprodukte, die den DECT-, LoRa-, USB-, Bluetooth- ZigBee-, Z-Wave-, KNX-, ISM-Band-, WLAN- (WiFi), NFC- und BidCos-Funkstandard verwenden. Natürlich verfügen wir auch über Schwingquarze und Quarzoszillatoren für 5G- und IoT-Applikationen. Aber auch in Industriellen-, Embedded-, Medical- und Automotive-Applikationen wird dieser kleine Alleskönner in sehr großen Stückzahlen verwendet. Selbstverständlich liefern wir nur zu 100% getestete Schwingquarze aus – kein AQL, damit unsere Komponenten jahrelang mit exzellenter Performance und Qualität eingesetzt werden können. Neben einem sehr breiten und tiefen Produktspektrum beinhaltet unser Leistungsspektrum als echten Mehrwert einen umfangreichen Design-in Service, der unter anderem auch sehr effektive In-Circuit-Tests unserer SMD Quarze beinhaltet. Über unsere Website können Sie nicht nur einfach mit uns Kontakt aufnehmen, sondern auch in jeder Produktgruppe Ihr Wunschprodukt konfigurieren und über die entsprechenden Menüpunkte anfragen, oder auch sofort Musterquarze anfordern. Alles schnell und easy, damit wir unsere Kunden sehr sicher und schnell beim Entwickeln der entsprechenden Anwendungen unterstützen können. In den 26 Jahren unserer Firmengeschichte etablierten wir uns zu dem Experten für Quarze und Oszillatoren.
Günstige SMD Quarze von Petermann Technik
Link zum Musterordertool des SMD-Schwingquarzes der Serie SMD03025/4
Link zum Anfragetool des SMD-Quarzes der Serie SMD03025/4
Wem der 3.2x2.5mm/4pad Quarz ggf. zu groß ist, kann den 2.0x1.6mm/4pad Schwingquarz der Serie SMD02016/4, bzw. den noch kleineren Taktgeber im 1.6x1.2mm/4pad SMD Keramikgehäuse der Serie SMD01612/4 einsetzen. Auch diese beiden MHz Quarzversionen verfügen über das LOW ESR Resonatordesign. Nehmen Sie mit uns Kontakt auf – Ihr Erfolg ist unser Ziel!
Selbstverständlich sind bei uns auch 32.768 kHz Quarze mit den Abmessungen 3.2x1.5mm, 2.0x1.2mm und 1.6x1.0mm erhältlich.
FAQs
Welche Vorteile bietet ein SMD Quarz 3.2x2.5mm für MHz-Anwendungen?
Der SMD Quarz im Format 3.2x2.5mm mit 4-Pad-Keramikgehäuse ist eine sehr wirtschaftliche Lösung für viele MHz-Taktanwendungen. Besonders vorteilhaft ist das LOW ESR Resonatordesign, das ein sicheres und schnelles Anschwingen unterstützt. Dadurch eignet sich der Quarz auch für Schaltungen, bei denen die negativen Eingangswiderstände der verwendeten ICs oder SoCs niedrig sind oder stark streuen. Gleichzeitig profitieren Entwickler von exzellenter Performance, hoher Qualität und langer Lebensdauer. Das macht diese Bauform zu einem bewährten Standard in kostenkritischen und zugleich anspruchsvollen Elektronikanwendungen.
Für welche Frequenzbereiche und Temperaturanforderungen ist der SMD Quarz 3.2x2.5mm geeignet?
Der Quarz der Serie SMD03025/4 ist im Frequenzbereich von 8 bis 285 MHz im AT-Grundton verfügbar. Er kann mit einer Frequenztoleranz bei +25°C von maximal ±10 ppm geliefert werden und deckt damit präzise Taktanwendungen ab. Je nach Ausführung reicht der Temperaturbereich von 0/+70°C bis hin zu -40/+125°C. Die Temperaturstabilität beträgt dabei je nach Temperaturfenster beispielsweise ±10 ppm, ±15 ppm, ±30 ppm oder ±50 ppm. Damit ist der Baustein sowohl für Standardanwendungen als auch für erweiterte industrielle und automotive Temperaturanforderungen geeignet.
Warum ist ein LOW ESR SMD Quarz 3.2x2.5mm besonders interessant für Funkapplikationen?
In Funkapplikationen sind ein niedriger Serienwiderstand, hohe Genauigkeit und ein zuverlässiges Anschwingverhalten besonders wichtig. Genau hier spielt der SMD Quarz 3.2x2.5mm mit LOW ESR Resonatordesign seine Stärken aus. Er wird deshalb häufig in Anwendungen mit DECT, LoRa, USB, Bluetooth, ZigBee, Z-Wave, KNX, ISM-Band, WLAN, NFC oder BidCos eingesetzt. Auch für 5G- und IoT-Applikationen stehen passende frequenzerzeugende Lösungen zur Verfügung. Zusätzlich kann der niedrige Widerstand in batteriebetriebenen Geräten helfen, Systemenergie einzusparen.
Wie präzise und langlebig ist der MHz SMD-Quarz im 3.2x2.5mm Gehäuse?
Der MHz SMD-Quarz im 3.2x2.5mm Gehäuse ist auf hohe Genauigkeit und langfristig stabile Performance ausgelegt. Eine Frequenztoleranz von bis zu ±10 ppm bei +25°C ermöglicht den Einsatz in präzisen Takt- und Funkanwendungen. Auch die Alterung ist sehr gut beherrschbar und kann mit maximal ±10 ppm nach 10 Jahren dimensioniert werden. Diese Langzeitstabilität ist ein wichtiger Vorteil für Produkte mit langer Einsatzdauer. In Verbindung mit der robusten Auslegung eignet sich der Quarz daher für industrielle, embedded, medizinische und automotive Anwendungen.
Gibt es Alternativen zum SMD Quarz 3.2x2.5mm, wenn noch kleinere Bauformen benötigt werden?
Wenn der 3.2x2.5mm Quarz für eine Anwendung zu groß ist, stehen kleinere Alternativen zur Verfügung. Genannt werden der 2.0x1.6mm/4pad Schwingquarz der Serie SMD02016/4 sowie der noch kompaktere 1.6x1.2mm/4pad Quarz der Serie SMD01612/4. Auch diese Varianten verfügen über das LOW ESR Resonatordesign und sind damit für anspruchsvolle Taktanwendungen geeignet. Zusätzlich sind 32.768 kHz Quarze in den Abmessungen 3.2x1.5mm, 2.0x1.2mm und 1.6x1.0mm erhältlich. So lässt sich die passende Quarzlösung gezielt an Platzbedarf, Frequenzanforderung und Applikation anpassen.
Warum PETERMANN-TECHNIK SMD Quarz 3.2x2.5mm günstig kaufen?
PETERMANN-TECHNIK ist seit 26 Jahren auf Quarze, Oszillatoren und frequenzerzeugende Bauelemente spezialisiert und bietet damit fundierte technische Expertise. Kunden erhalten zu 100% getestete Schwingquarze statt AQL-Ware, was für hohe Zuverlässigkeit und konstante Qualität sorgt. Darüber hinaus stehen Referenzdesigns für marktübliche Funk-ICs und Funk-SoCs sowie ein umfassender Design-in Service inklusive effektiver In-Circuit-Tests zur Verfügung. Über die Website können Wunschprodukte einfach konfiguriert, Anfragen gestellt oder Musterquarze schnell angefordert werden. Damit ist PETERMANN-TECHNIK eine starke Wahl für Unternehmen, die einen leistungsfähigen und wirtschaftlichen SMD Quarz 3.2x2.5mm sicher beschaffen möchten.
